青鳥J-C-11S82B消防應急照明控制器接線安裝技術

1 概述

1.1 產品說明

1.1.1 產品介紹

J-C-11S82B/J-C-11S81B 應急照明控制器可對本公司生產的集中控制型消防應急燈具和應急照

明集中電源等的工作狀態進行控制與監控，其滿足 GB17945-2010《消防應急照明和疏散指示系統》的要求。

1.1.2 產品特點

1. 故障報警：

當控制器與應急燈具、應急集中電源之間的通信中斷，或者應急燈具、應急集中電源發生故障

時，控制器發出故障報警信號，即點亮故障指示燈，發出故障報警聲。

2. 應急控制：

當接收到火災報警信號時，控制器根據預先編制的疏散預案，自動控制應急燈具進入應急狀態。

3. 具有年檢、月檢、手動自檢等功能。

4. 具有 1 路 RS485 通信接口，可帶多路從設備。

5. 本控制器可與本公司開發的 PC 調試軟件或安卓手機 app 調試應用軟件，對本控制器進行信息讀取、數據寫入等操作。

1.2 安全須知

1. 在安裝使用本產品時，請?jiān)敿?xì)閱讀本說明書。

2. 本說明書須妥善保管，便于使用者對此設備的理解和維護

3. 本說明書只限用于本公司規定型號控制器的說明使用。

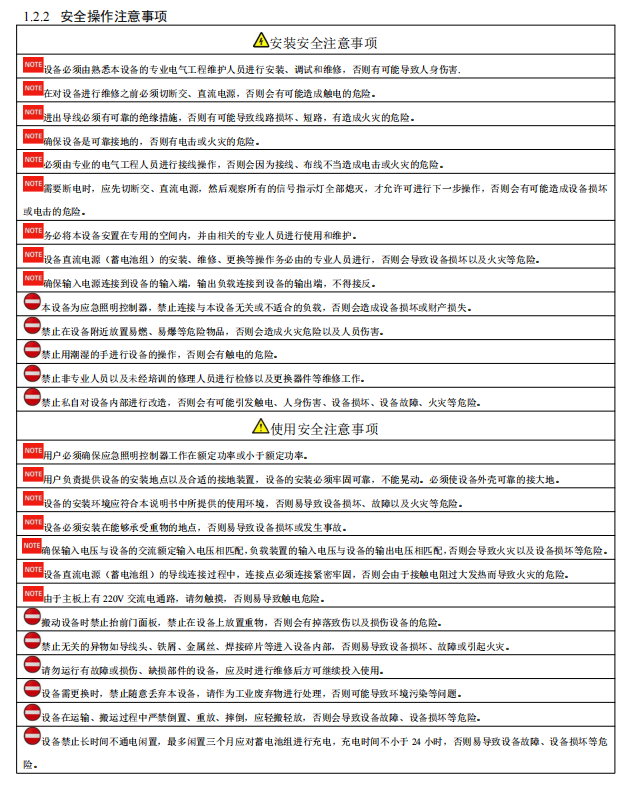

4. 安全操作的注意事項，可分類為“高壓危險”和“警告”。

5. 本說明書應在使用時提供參考，在報警或重要工作狀態時做指導。

1.2.1 圖形符號定義

當檢查維修設備時，須由專業人員操作。在檢查和維修過程之前需切斷電源，且設備要可靠接

地。

2 產品外形及安裝方法說明

2.1 安裝前檢查

開箱后取出應急照明集中電源，請檢查以下幾項，如果有損壞或異常情況，請立即致電經銷商。

(1) 檢查設備的銘牌并確認是您所訂購的產品。

(2) 檢查設備液晶屏是否完好、無破損。

(3) 確認包裝箱中有鑰匙、說明書及電池接線圖等隨機件。

(4) 確認控制器運輸過程中無任何損壞（柜體變形、導線磨破、線端脫落、接頭或螺絲松動等）。

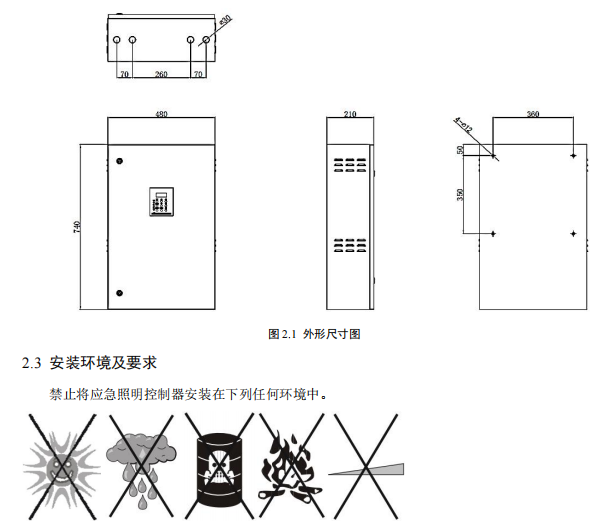

2.2 產品外形

(1) 高溫雨淋腐蝕火源斜坡

(2) 請安裝在遠離金屬粉末、塵埃、油、水的地方。

(3) 請安裝在遠離電磁輻射源的地方。

(4) 創造一個良好的散熱系統,以下是可行的方法：

A.自然通風系統：只適用于低熱量及廣大空間。

B.人為通風系統：當機殼溫度(TA)高過外圍溫度（TE）時就需安裝空調.當兩者溫度接近，抽風

系統的容量就要相對地增大。

(5) 請安裝在沒有振動的場所；

(6) 環境溫度：0oC～＋55oC；

(7) 相對濕度：90%以下不結露；

(8) 使用場所：室內；

2.4 搬運注意事項

(1) 設備在搬運過程中嚴禁倒置；

(2) 設備在搬運過程中要輕搬輕放，嚴禁重放摔倒；

(3) 設備在搬運過程中嚴禁與其他硬物磕碰，以免損壞設備。

(4) 設備在搬運過程中禁止硬物頂在前門面板上，防止液晶屏損壞。

2.5 安裝空間要求

(1) 設備上部與墻或任何物件距離最少應有 60cm 的空間。

(2) 機器正面要求最少要求 60cm 的空間，設備的前面必需有充足的檢修空間。

(3) 設備的頂部不可放置任何物件。

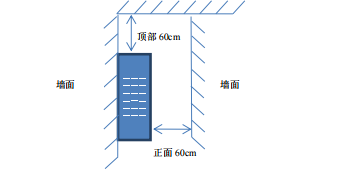

(4) 安裝側視圖如下：

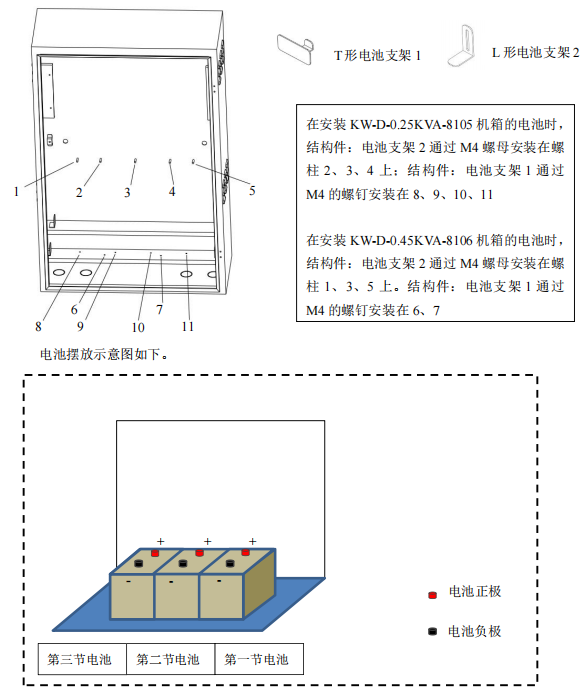

2.6 內部蓄電池組擺放及線路連接

內部安裝示意及電池支架安裝位置如下。

內部安裝示意及電池支架安裝位置如下。
