青鳥JBF-AR10P1吸氣式感煙甘肅火災探測器接線安裝技術

概述

青鳥JBF-AR10P1 吸氣式感煙甘肅火災探測器（也稱為空氣采樣探測器或主動吸氣式甘肅火災探測器）是一種極早期煙霧探測的設備，能主動地采集探測區域內的空氣樣本并分析是否存在煙霧顆粒，進而判斷是否有火災發生。

1.1 產品特點

? 采用先進光電感煙探測技術；

? 0.02～20% obs/m 的高靈敏度探測范圍；

? 液晶屏用戶顯示界面及簡易直觀的操作模式；

? 三路繼電器觸點，可配置為常開或常閉，輔助繼電器支持多種自定義模式；

? 微塵分離技術既可提高誤報免疫力又可延長過濾器使用壽命；

? 特殊設計的探測腔及材料，抗污染效果優良；

? 對外接口豐富，具備 CAN、繼電器及通用 USB 等接口；

? 快拆式結構，方便過濾器更換及產品保養；

? 具備動態調節的自適應模式；

? 具有 10 級預警和 4 級火災報警級別；

1.2 主要用途及適用范圍

該產品主要用于超大空間、倉儲中心、數據中心、古建及工業現場等難以探測、環境條件惡劣、需要隱蔽安裝、維修困難等場所。

1.3 型號組成及代表意義

1.4 使用環境條件

? 具有高速氣流的場所；

? 點型感煙、感溫甘肅火災探測器不適宜的高大空間、舞臺上方、建筑高度超過 12m 或有特殊要求的場所；

? 外觀有要求，需要進行隱蔽探測的場所；

? 人員不易進入的場所；

? 銀行、電力、通訊、數據中心、潔凈廠房、軌道交通等需要進行火災早期探測的重要場所；

? 低溫場所。

2 工作原理

吸氣式感煙甘肅火災探測器是指使用吸氣泵通過布置好的采樣孔和采樣管道抽取保護區內的空氣樣本，并將空氣樣本通過一個高靈敏度的探測腔對其進行分析，并在符合預先設置好的報警閾值的時候發出報警信號。

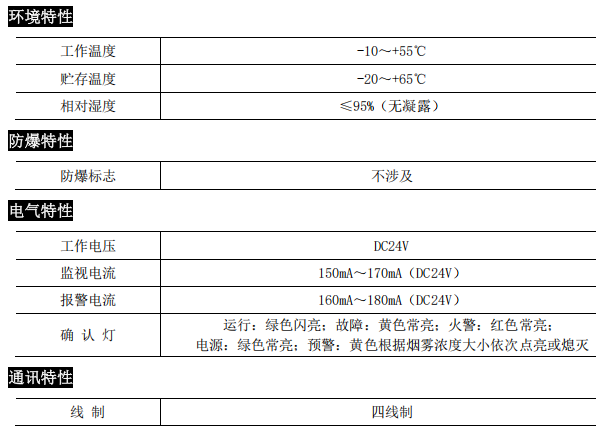

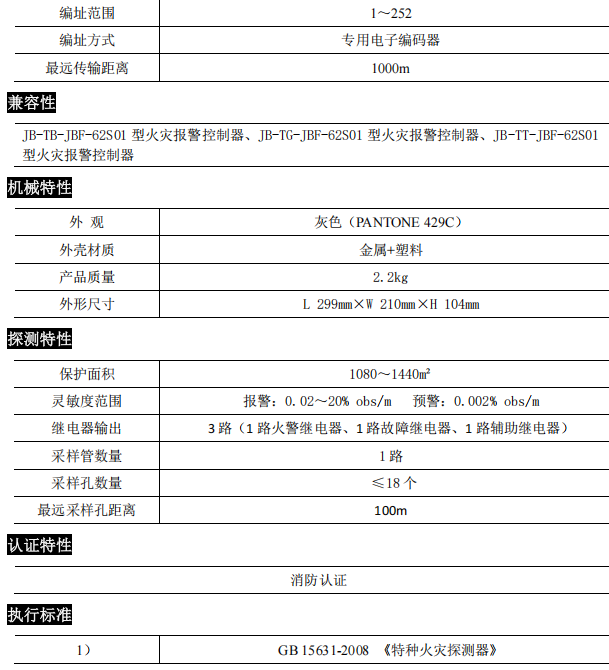

3 性能參數

4 安裝調試

4.1 外形及安裝尺寸

4.2 安裝說明/步驟

? 探測器采用壁掛安裝方式；

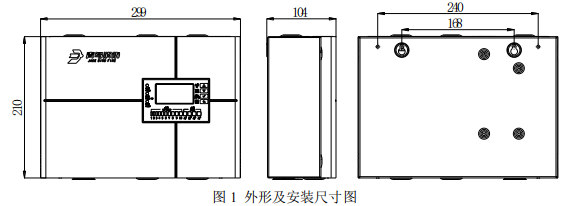

? 布線施工后，通過使用膨脹螺栓將探測器固定在墻上（使用 M4 螺釘），安裝孔距為 168mm，外形及安裝尺寸如圖 1 所示，并保證產品接地點良好接地；

? 回路總線采用 RVS2×1.0～1.5mm2導線；

? 安裝之前用編碼器對其寫入相應地址碼，編碼應與控制器中的對應編碼相一致；

? 將總線接在 L1、L2 端子上，接線無級性；

? 將外部電源 24V 接在 24V、GND 端子上；

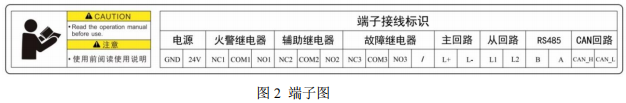

? 探測器端子圖例如圖 2 所示：

? 24V、GND：接外部輸入電源的 24V 端子；

? NC1、COM1、NO1：火警繼電器輸出端子；

? NC2、COM2、NO2：輔助繼電器輸出端子；可通過菜單-系統-系統配置-輔助繼電器對該繼電

器具體輸出方式進行自定義，自定義類型分別為：無功能、故障、一級火警、二級火警、三級火警、四級火警時輸出，默認為一級火警時輸出；

? NC3、COM3、NO3：故障繼電器輸出端子；

? L+、L-：接外接前端產品（熱解粒子），無極性；

? L1、L2：接控制器的回路總線，無極性；

? A、B：RS485 通訊接口；

? CAN_H、CAN_L：聯網控制器。

5 使用和操作

5.1產品主界面

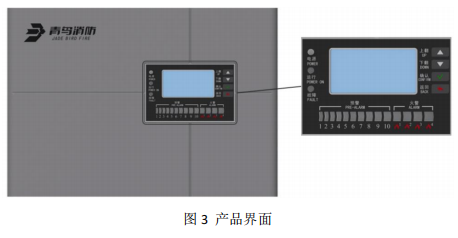

產品正面是產品主界面，由產品外殼及操作顯示區組成，操作顯示區位于產品正面右側居中位置，作用是顯示產品當前狀態及對產品系統的設置操作。（如圖 3 所示）

5.1.1 狀態指示燈

產品操作顯示區由顯示屏、狀態指示燈及操作按鍵組成，居中位置是顯示屏，顯示屏左側及下方

是狀態指示燈，右側是操作按鍵。（如圖 4 所示）

狀態指示燈及含義如下：

? 電源：綠色常亮；表示產品供電正常；

? 運行：綠色閃亮；表示產品正常啟動，處于運行狀態；

? 故障：當系統出現故障時，上圖“故障”黃色燈被點亮，可結合顯示屏信息查看故障具體原因；當故障被排除，“故障”黃色燈自動熄滅；

? 預警：當探測到環境中煙霧由無到有，煙霧濃度達到 0.002%obs/m 時，上圖“預警”黃色燈序號 1開始被點亮，隨著煙霧濃度升高，序號 2 到 9 被依次點亮；當煙霧濃度達到 0.02%obs/m 時，序號10 被點亮；當煙霧濃度逐漸降低到上述濃度值以下時，“預警”燈 10 到 1 號會依次熄滅；來顯示當前煙霧濃度動態變化情況；

? 火警：當探測到環境中煙霧濃度達到火警條件時，上圖“火警”紅色燈被點亮，“火警”序號 1-4表示報警時煙霧濃度逐漸升高（0.02～20% obs/m）；報火警后，煙霧濃度減小或消失，火警燈不會自動復位，需要手動復位，才能恢復到正常探測狀態。

5.1.2 操作按鍵

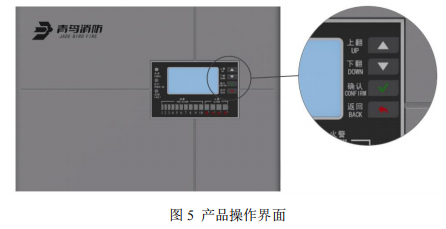

產品界面上，顯示屏右側有 4 個按鍵，由上而下，分別為上翻、下翻、確認、返回。（如圖 5 所示）

按鍵功能：

? 上翻：顯示屏中菜單上翻，支持循環上翻（由菜單序號 1 直接上翻到菜單底部）；

? 下翻：顯示屏中菜單下翻，支持循環下翻；

? 確認：顯示屏中菜單上進入下一級或確認操作；

? 返回：顯示屏中菜單上返回上一級或取消操作。

相關完整文件下載

JBF-AR10P1說明書.pdf
