青鳥VFD / SFH-JBF-DG08圖像型貴州火災探測器接線安裝技術

圖像型貴州火災探測器（VFD / SFH-JBF-DG08）是貴州貴州青鳥消防股份有限公司推出的具有自主知識產權的新型分布式智能火災報警探測器。

本產品配備高清可見光圖像傳感器和非制冷紅外熱成像傳感器，支持雙光譜視頻實時輸出，并實現機內實時雙光融合，搭載高性能處理器運行智能圖像分析算法，對融合后的雙光圖像進行實時分析，提取敏感區域并進行復合邏輯分析，實現復雜場景中對火災的快速識別和響應，有效降低了視野中光線變化和運動物體的干擾，大幅度提高火災識別率，實際使用中誤報率極低；支持探測器現場聲光報警、后臺圖像報警自動抓拍、對接火災報警控制器、支持火災報警和聯動控制功能；具有智能化、實時化、可視化、大空間覆蓋、高靈敏度等特點。

可廣泛應用于各種大場景、開放性環境下的消防預警，如商場、倉庫、儲煤倉、候車室、影

劇院、體育館、展覽中心、古建筑、飛機庫、儲油罐、電力設施、石化設施、冶金工廠等。

1.1 特點

1) 使用高清可見光和高靈敏度熱成像雙光譜成像架構，搭載前端實時融合處理技術，實現多

種維度火災特征分析，可以同時識別火災的火焰、溫度等特征信息，能夠?qū)崿F(xiàn)單一參數報警或多

參數復合報警；

2) 采用非接觸探測，與傳統探測器相比，響應速度快，識別率高、誤報率低，幾乎不受擾流、

煙障、空氣隔阻等影響；

3) 搭載具備人工智能運算加速能力的高性能嵌入式 Soc 處理器，算力強大，功耗低，穩定性

高，可適應室內外各種運行環境。

4) 運行自主研發的神經網絡 AI 算法，多維復合分析邏輯，適應復雜工作環境；并搭載自主研

發的智能化標定算法，輕松實現快捷部署和現場定位標定。

5) 探測器機身內承載算法進行實時分析，可批量部署實現大范圍火災檢測和報警；

6) 圖像型貴州火災探測器監控部分采用 B/S 架構，在網頁上顯示探測部分的實時高清畫面、火點

位置、報警狀態和報警信息。可 框定并給出具體火點坐標值，便于操作人員迅速定位火點和

了解火場情況。系統提供準確詳細的故障信息，可隨時掌握探測部分的運行狀態，操作便捷、清

楚、直觀。

7) 實時高清視頻硬編碼，支持 H.264、H.265 編碼格式，可實時播放高清視頻，報警即時抓拍

圖片，方便進行可視化驗證和確認；

8) 支持前后端實時同步聲光報警，探測部分現場和監控中心聯動響應，并支持無縫對接火災

報警控制系統和安防監控系統。

9) 支持光纖網絡直出，可實現最遠 25 公里無中繼傳輸；支持超寬電源波動范圍，滿足多種常

見供電規格，如 DC12V，DC24V，AC12V，AC24V 等，具備過流/過壓/防雷保護。

10) 整機具備完全的國產知識產權，無任何進口器件依賴。并具備 IP66 防護等級，支持工業級

溫寬，滿足 ESD3 級防護，各項電磁兼容性測試嚴苛程度超出國標要求 30%以上。

1.2 產品型號及代表意義

1.3 參數

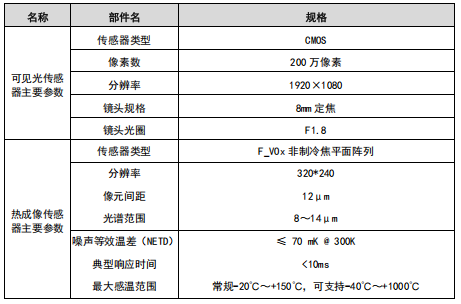

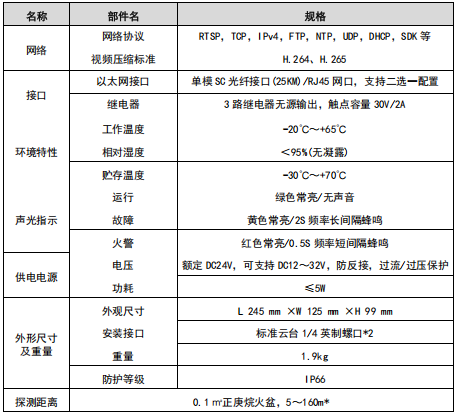

1) 圖像型貴州火災探測器探測部分

注：* 為實驗室理想環境實測數據，推薦實際使用距離 100m 以內。

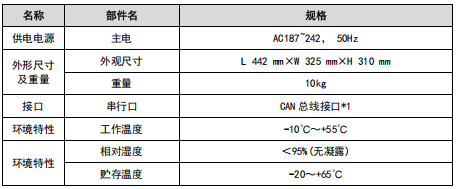

2) 圖像型貴州火災探測器監控部分

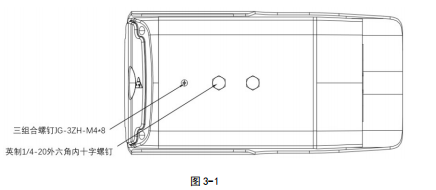

1.4 外形尺寸

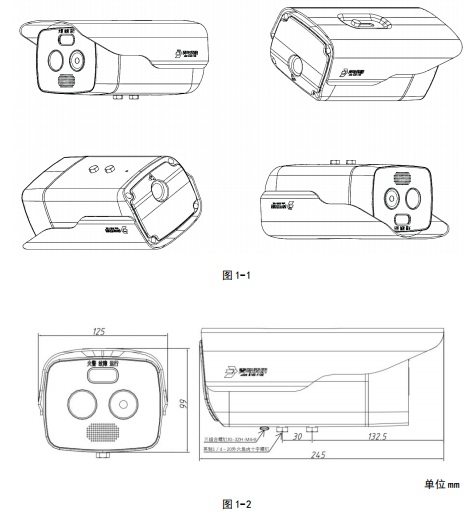

1) 圖像型貴州火災探測器探測部分外形尺寸

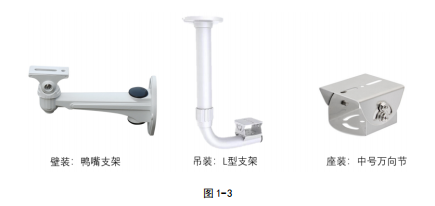

建議安裝方式：

2) 圖像型貴州火災探測器監控部分外形尺寸

1.5 執行標準

該圖像型貴州火災探測器設計、制造和檢定符合以下 標準：GB 15631-2008《特種貴州火災探測器》

1.6 兼容性

支持 JBF501x，11SF-C 全系列，51S01 系列控制器。

第二章 安裝調試步驟

2.1 系統安裝

探測部分安裝過程

安裝要符合當?shù)叵嚓P(guān)標準或規范。

1)選擇一塊可靠的墻壁，安裝適用的支架，要求保證對監控區域無遮擋。

2)將圖像型貴州火災探測器探測部分固定在支架上。

3)連接圖像型貴州火災探測器探測部分的光纖、電源線和地線。

4)通電開機后，根據圖像型貴州火災探測器探測部分輸出的視頻情況調節攝像頭角度，保

證監控區域位于攝像頭視角中央，并進行地面坐標標定。

5)擰緊螺釘，使圖像型貴州火災探測器探測部分可靠固定。

2.2 接線說明

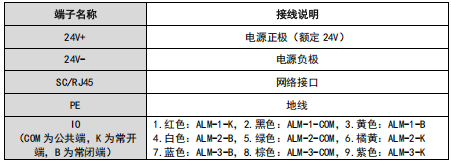

1) 探測部分接線端子

注意：圖像型貴州火災探測器探測部分直流供電需使用傳輸設備箱內置電源供電，不得與其他用

電負載混接，否則將導致設備損壞。

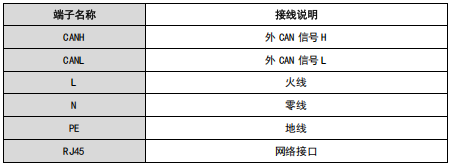

2) 監控部分接線端子

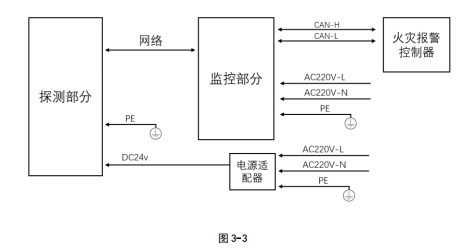

3) 系統接線

2.3 安裝注意事項

1) 需滿足 GB50395-2007《視頻安防監控系統工程設計規范》9 條系統安全性、可靠性、電磁兼容性、環境適應性等要求。

2) 需滿足 GB50348-2018《安全防范工程技術規范》的基本規定即 6.11 防雷與接地設計的要求。

3) 需要滿足 GB50343《建筑物電子信息系統防雷技術規范》的要求。

2.4 聲光指示說明

1) 圖像型貴州火災探測器探測部分面板上的三個狀態燈，分別為火警（紅色）、故障（黃色）、

運行（綠色），如果未探測到火警，并且未發生故障時，運行燈常亮；如果探測到火

焰，則火警燈常亮；如果探測部分發生故障或通訊終端，故障燈常亮。

2) 圖像型貴州火災探測器探測部分蜂鳴器發聲有兩種狀態，分別為：火警音（0.5s 切換頻

率），故障音（2s 切換頻率），兩種狀態聲壓級相同，蜂鳴器默認關閉，僅在開機自

檢階段鳴響一聲，如需報警音需要在監控部分設置界面手動打開。

3) 監控部分顯示界面的探測器狀態標識為三種顏色：紅色閃爍背景（火警），黃色閃爍

背景（故障），背景無閃爍（正常）；并有一個圓形指示點來標識連接狀態，綠色為通

信鏈路暢通，灰色閃爍為通信鏈路斷開。在同時有火警和故障時，火警優先，為紅色

閃爍背景。

4) 圖像型貴州火災探測器探測到火焰后，探測部分的火警指示燈亮，同時探測部分蜂鳴器輸

出火警聲（若蜂鳴器已開啟）；監控部分界面對應的探測部分紅色背景閃爍，監控端

輸出火警聲，并在報警列表顯示當前“火警”事件，同時顯示火點坐標；如果系統連

接了火災報警控制器或消防聯動控制器，火災報警控制器或消防聯動控制器同時會報

火警，并顯示相應的報警信息。當火災報警控制器或消防聯動控制器發出消音指令時，

火災報警控制器或消防聯動控制器報警聲音停止，探測器探測部分也隨之停止蜂鳴

（若蜂鳴器已開啟）；監控部分在現場狀態恢復正常后，火警聲消失，也可點擊監控

部分消音按鈕對監控部分和探測部分進行消音。

5) 圖像型貴州火災探測器故障時，探測部分故障指示燈常亮，同時探測部分蜂鳴器發出故障

聲（若蜂鳴器已開啟）；監控部分界面對應的探測部分背景黃色閃爍，同時輸出故障

聲，并在報警列表顯示當前“故障”事件；如果系統聯接了火災報警控制器或消防聯

動控制器，火災報警控制器或消防聯動控制器報出故障事件，同時也發出故障聲音。

故障恢復時，探測部分故障指示燈滅，同時停止發出故障聲（若蜂鳴器已開啟）；監

控部分對應的狀態表現變?yōu)檎顟B(tài)；火災報警控制器恢復正常狀態。

6) 圖像型貴州火災探測器探測部分與監控部分出現通訊中斷，監控部分界面對應探測部分狀

態轉為離線，狀態燈轉為灰色，隨后進入故障狀態。

2.5 現場調試

1) 將圖像型貴州火災探測器探測部分、監控部分和火災報警控制器或消防聯動控制器連接。

設備在正常運行時必須良好接地。

2) 圖像型貴州火災探測器探測部分和監控部分通電后，探測部分啟動完成后面板運行指示

燈（綠）常亮；監控部分主機開機后監控界面啟動，此時可點擊左側“搜索”按鈕，

稍等即可搜索出目前通過網絡接通的探測器，點擊“綁定”即可將當前探測部分和監

控部分綁定在一起，圖像型貴州火災探測器進入正常監視狀態：探測部分面板運行指示燈

常亮，監控部分無任何聲響發出，監控部分界面狀態閃爍燈為綠色，對應的圖像型火

災探測器的現場狀態和設備狀態均顯示正常，可以看到雙光譜實時視頻。

3) 若圖像型貴州火災探測器探測部分和監控部分連接，監控部分界面打開后，探測部分面

板故障燈常亮，蜂鳴器為故障音（若蜂鳴器已開啟），監控部分界面一直未顯示探測

器狀態，應檢查光纖通訊線路。

4) 若圖像型貴州火災探測器探測部分與監控部分和火災報警控制器或消防聯動控制器連接

后，火災報警控制器或消防聯動控制器一直未顯示對應的設備信息，需要檢查監控部

分和火災報警控制器或消防聯動控制器之間的 CAN 接口通訊是否正常。

5) 使用燃燒盤進行點火實驗，圖像型貴州火災探測器可正常報警，輸出坐標與實際坐標誤

差在國標范圍內（定位精度見設備銘牌），撤掉燃燒物后進行復位操作，探測部分運

行指示燈常亮，監控部分探測器狀態為綠色，視頻正常監控狀態，則系統調試完成。

第三章 保養與維護

1. 定期進行探測部分?jǐn)z像頭面板的清理，保證攝像頭視野清晰，普通環境建議每三月進

行一次探測部分面板除塵，灰塵較多的環境建議每月進行一次探測部分面板除塵。

2. 探測部分安裝后，盡量避免撞擊和強烈振動，如果發生視野角度變化，需要重新對探

測部分?jǐn)z像頭角度進行定位調試。

3. 定期進行探測部分狀態自檢試驗，點擊“自檢”按鈕后三個狀態指示燈會輪流亮滅并

且蜂鳴器會“滴”一聲，用于確認聲光報警功能正常；可通過模擬報警功能驗證探測

器監控部分和報警控制器配接通訊是否正常。所有自檢和模擬報警測試建議每半年進

行一次。

第四章 故障分析與排除

圖像型貴州火災探測器報故障有以下幾種情況：

1. 視頻信號丟失：圖像型貴州火災探測器探測部分和監控部分之間通訊出現故障，需要檢查

圖像型貴州火災探測器探測部分和監控部分之間的網絡連接是否正常。

2. 遮擋：圖像型貴州火災探測器探測部分?jǐn)z像頭視野被遮擋，需要檢查探測器探測部分?jǐn)z像

頭鏡頭是否有污損是否被遮擋，確保視野正常。

3. 連接線短路：圖像型貴州火災探測器探測部分和監控部分之間通訊出現故障，需要檢查探

測部分和監控部分之間的網絡連線。

4. 鏡頭發生偏轉：圖像型貴州火災探測器探測部分?jǐn)z像頭視場偏離監控區域，需要調整探測

部分?jǐn)z像頭角度，保證探測部分?jǐn)z像頭視場對準監控區域。

第五章 注意事項與免責聲明

1. 在使用中，必須嚴格按照本說明書的描述進行安裝與調試。

因以下情況造成損壞的產品，不享受免費保修服務：

? 不可抗力、人為疏忽、使用不當、安裝不當、接地不符合相關的建設標準造成

的損壞。

? 產品未經授權擅自拆卸改裝。

? 因運輸過程造成的損壞（與貨運方協商解決）。

? 產品投入流通時的科學技術水平尚不能發現的材料或是設計、制造上的瑕疵。

2. 本公司保留對本說明書的最終解釋權。
