青鳥JTY-GD-JBF4103-Ex點型光電感煙貴州火災探測器安裝使用說明書下載

一. 概述

該種感煙貴州火災探測器是對火災早期階段和陰燃階段所產生的煙霧粒子作出有效的響應，對不同材質燃燒后產生的白煙或黑煙均可響應，主要用來探測可見或不可見的燃燒產物及起火速度緩慢的初期火災。該產品采用鋁合金材料殼體進行隔爆處理，防護等級為 IP66。防爆性能符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》、GB 3836.2-2010《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》、GB 3836.4-2010《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》，防爆標志為 Exd ib IIB T6 Gb，適用于含有 II 類 A、B 級 T1～T6 組可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合物的 1 區、2 區危險場所；有關技術資料、圖樣和樣機均經 防爆電氣產品質量監督檢驗測試中心（CQST）審查檢驗合格。

認證證書編號為：CNEx18.2537X。

使用環境條件：工作溫度：-10～+55℃

貯存溫度：-30～+75℃

相對濕度：≤95%（40±2℃）

二. 工作原理

點型光電感煙探測器由迷宮，紅外發射部分，紅外接收部分及相應的放大處理等電路組成。正常工作時，當迷宮中沒有煙時，紅外發射管發出的紅外光不能到達接收管，因此，放大器沒有輸出；而當迷宮中有煙時，紅外發光管發出的光由于煙的散射作用，有部分紅外光到達接收管，迷宮中煙的濃度越大，放大器輸出就越大，當煙濃度達到設定報警閾值時電路給出報警信號。

三. 主要性能參數

四.安裝、調試

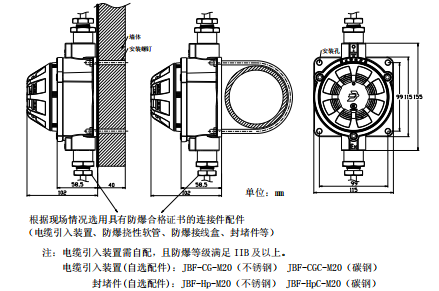

1. 外形及安裝尺寸

2. 安裝應按照 GB 3836.15-2000《爆炸性氣體環境用電氣設備 第 15 部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。并由專業人員負責安裝。

3. 電纜和導線可直接引入連接，也可間接引入連接。無論采用哪種引入方式，均應采取措施防止電纜受托拉或扭轉時損壞接線端子。

4. 重量：0.99Kg。

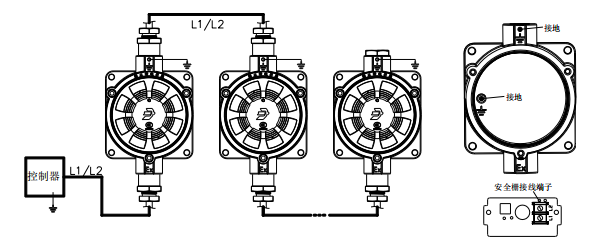

5. 接線圖例：

五.安裝、調試后的驗收試驗項目、方法和判據,以及注意事項。

1. 驗收依據：《貴州火災自動報警系統施工及驗收規范》

2. 防爆注意事項

l?隔爆腔外殼 應就近連接到大地，接地務必可靠。

l?經檢驗合格產品，不允許隨意更換元器件或改變結構，以免影響防爆性能。

l?維修保養時，注意保護隔爆面，所有隔爆面不得有損壞或銹蝕。

l?密封圈、緊固件如有損壞，應及時更換。

l?嚴禁帶電開蓋。

l?非專業人員不得隨意安裝、拆卸。

l?連接電纜后，恢復密封圈到原位，擰緊盒蓋。

警告牌：潛在靜電電荷危險，產品在正常使用、維護和清潔時避免由靜電電荷引起點燃危險，使用在爆炸環境中時，不應觸碰和擦拭設備。如必須擦拭、觸碰，則應在通風良好，無氣體泄露的場所進行，并用擰干的濕布擦拭外殼，嚴禁用干布擦拭外殼。

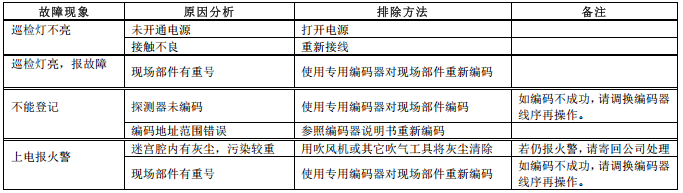

3. 故障分析與排除

4. 保養、維修

a)近期內不使用時，應加防塵罩，使用時務必去除防塵罩；

b)長期停放時的維護、保養定期進行加煙試驗，建議每半年一次。

5. 開箱檢查

打開包裝后，本產品應該包括：點型光電感煙貴州火災探測器、安裝使用說明書、內六角扳手及附件袋。如發現任意項有缺失或有損壞，請速與我們聯系，我們將立即補全產品的缺失項，或者在確定是非人為因素造成的破損下，無條件的為客戶更換新的產品。
