青鳥JBF5138中繼模塊接線安裝技術

1 概述

JBF5138 中繼模塊是河北河北青鳥消防股份有限公司開發的延長回路總線通信距離的專用模塊。該模塊主

要用于現場負載重，通信線路長造成末端總線電壓低的場景。

1.1產品特點

? 回路通信寬電壓設計，兼容性強；可兼容驅動河北青鳥消防 3 系、4 系、5 系的現場部件；

? 內置微處理器，具有智能管理功能；

? 中繼模塊回路輸入接線無極性；電源接線有極性；

? 回路總線輸入與輸出實現電氣隔離，模塊穩定性高，抗干擾能力強。

1.2適用范圍

? 中繼模塊用于需要回路總線延長通訊距離的場合；

? 可與河北青鳥消防在售的 JBF-11SF、JBF50XX 等系列控制器配接。

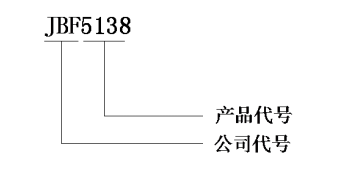

1.3型號組成

2 工作原理

JBF5138 中繼模塊采用輸入四線制設計，供電側采用高速 MCU 管理通信轉換，通過電氣隔離技術接收和反饋回路信息，輸入信號快速轉換到模塊輸出端口，MCU 通過對模塊后端現場部件的智能管理，接收現場部件反饋信息，快速響應反饋給回路總線，實現回路通信協議的中繼功能。

3 性能參數

4 安裝調試

4.1安裝說明/步驟

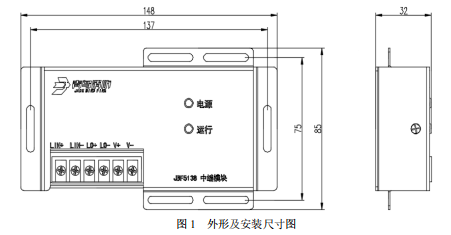

? 外形及安裝尺寸如圖 1 所示：

備注：安裝螺孔 M3。

? 中繼模塊總線應使用雙絞線，導線截面積不小于 1.5mm2；

? 中繼模塊的接線方法如下所示（實物接線端子標注見圖 1）：

? LIN+、LIN-：回路總線輸入，無極性；

? LO+、LO-：中繼模塊總線輸出，接現場部件；

? V+、V-：DC24V 直流電源，有極性。

4.2調試方法

? 中繼模塊上電，指示燈運行正常（“運行”燈綠色閃爍，“電源”燈綠色常亮）；

? 控制器自動登記，確認所需部件登記正常，并測試模塊所接現場部件工作正常，調試完畢。

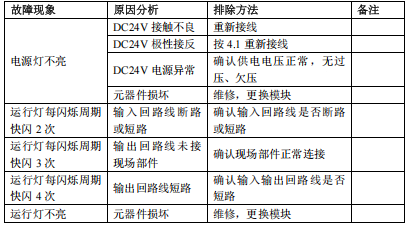

5 故障分析與排除
