青鳥JBF5131A、JBF5131C輸入模塊接線安裝技術

1 概述

JBF5131A、JBF5131C 型輸入模塊（以下簡稱模塊）是河南青鳥消防開發的可實現輸入監測功能的模

塊。該模塊通過被監視設備動作后提供的常開或常閉無源觸點信號，點亮“輸入動作”指示燈來示意反饋，并將反饋信號傳送到消防聯動控制器。

1.1 產品特點

? 低功耗，無極性二總線產品，支持遠距離通訊，通訊距離≤1000 米；

? 插拔式結構，易于施工、便于維護；

? 內置河南青鳥消防自研的火災探測報警專用微處理器「朱鹮」；

? 配合青鳥總線搶占協議，啟動響應時間＜1.5 秒；

? 總線電路與反饋信號處理電路電氣隔離，抗干擾能力強；

? 反饋信號同周期分時多次采集、綜合判斷，減少誤報概率。

1.2 適用范圍

? 適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所；

? 用于監測現場被監視設備狀態或其他需要被監測的設備。

1.3 型號組成

2 工作原理

模塊內嵌微處理器，通過被監視設備動作后提供的常開無源觸點信號或常閉無源觸點信號，點亮

“輸入動作”指示燈來示意反饋，并將反饋信號傳送到消防聯動控制器。

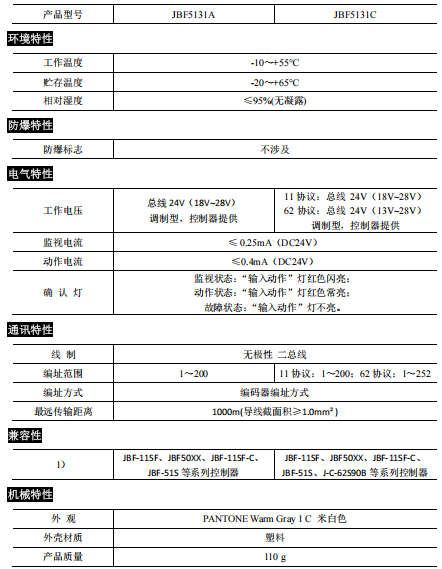

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

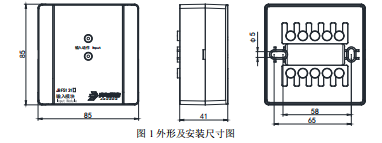

? 外形及安裝尺寸如圖1所示：（單位：mm）

? 將模塊底座用兩只 M4 的螺釘固定在預埋盒上（安裝孔距為 60mm）；

? 施工中建議使用截面積≥1.0mm2 的阻燃雙絞線(ZR-RVS2*1.0mm2

)，L1、L2 分別接在安裝底座的端

子 L1、L2 上，無需區分極性；

? 用編碼器對模塊寫入地址（1～200）；

? 將模塊對準底座用力按壓上即可；

? 安裝時宜帶手套操作，以保持模塊外殼清潔。

? 模塊端子圖 例如圖 2 所示：

? L1（端子 4）、L2（端子 5）：接回路總線，無極性；

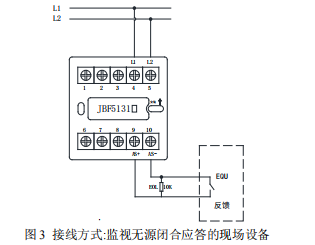

? 監視無源閉合應答的現場設備時：AS+（端子 9）、AS-（端子 10）：接應答（無源觸點），連接在AS+和 AS-上的監視設備的動合端必須并聯 10KΩ 終端電阻。接線示意圖如圖3：

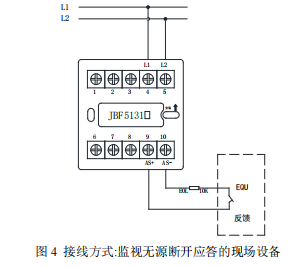

? 監視無源斷開應答的現場設備時：AS+（端子 9）、AS-（端子 10）：接應答（無源觸點），連接在 AS+和 AS-上的監視設備的動開端必須串聯 10KΩ 終端電阻。接線示意圖如圖 4：

4.2 調試方法

? 首先使用編碼器對模塊進行編碼；

? 模塊安裝好后操作控制器對其進行登記。

? 被控設備動作，模塊收到被控設備的無源反饋信號后輸入動作指示燈變?yōu)榧t色常亮；

? 復位被控設備，模塊恢復正常監視狀態；

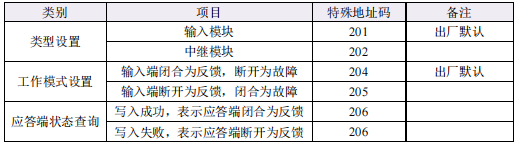

? 可以通過特殊的地址碼對 JBF5131A 型模塊進行設置：

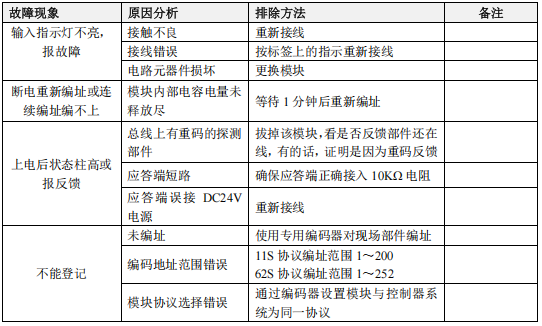

5 故障分析與排除

6 保養、維護

? 定期進行輸入狀態檢測，建議每半年一次；

? 根據 GB 29837-2013《火災探測報警產品的維修保養與報廢》相關規定，產品使用壽命一般不超過 12 年。

7 開箱及檢查

整箱包裝打開后，本產品應該包括：

輸入模塊（不含底座）

產品使用說明書

如發現任意項有缺失或有損壞，請速與當?shù)亟?jīng)銷商聯系。

8 注意事項、免責聲明

? 在使用中，必須嚴格按照本說明書的描述進行安裝與調試。

? 本公司保留對本說明書的最終解釋權。
