青鳥JBF4374-Ex 火災聲光警報器接線安裝技術

一.概述

JBF4374-Ex 型火災聲光警報器為隔爆型，可發出周期性的變調聲響和閃爍光信號提示火

警。該產品外殼材料為鋁合金，LED 燈罩為 PC 材質，整個產品密封，具有防塵、防水功能，防

護等級達到 IP66。防爆性能符合 GB/T 3836.1-2021《爆炸性環境 第 1 部分：設備 通用要求》、

GB/T 3836.2-2021《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》、GB/T 3836.4-2021

《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》、GB/T 3836.31-2021《爆炸性環境 第

31 部分 由防粉塵點燃外殼“t”保護的設備》，防爆標志為 Ex db ib IIC T6 Gb; Ex ib tb IIIC

T80℃ Db，適用于含有 II 類 A、B、C 級 T1～T6 組可燃氣體或蒸汽與空氣形成的爆炸性混合物

的 1 區、2 區危險場所；有關技術資料、圖樣和樣機均經 防爆電氣產品質量監督檢驗測試中

心（CQST）審查檢驗合格。

JBF4374-Ex 型火災聲光警報器的連接電纜或導線需選用具有防爆合格證書的連接配件

引入及連接，連接時應采取措施防止電纜受力或扭轉時損壞接線端子；根據防爆場所實際情況，

可選擇墻壁安裝或管道安裝方式，安裝時，產品外殼需就近連接大地。

認證證書編號為：CE23.6226X。

1.產品特點

1.1 內置微處理器。

1.2 采用 SMT 表面貼裝工藝。

1.3 可設置為編址型和非編址型兩種工作模式。

1.4 需選用具有防爆合格證書的連接配件引入及連接。

2.主要用途

2.1 火災聲光警報器可應用于江蘇青鳥消防火災報警系統中。

2.2 用于公共場所發生火災時，控制器發出啟動命令，火災聲光警報器發出高分貝火警聲，

LED 燈閃爍。

3.使用環境條件

3.1 工作溫度：-40～+60℃

3.2 相對濕度：≤95%(40±2℃) 二.工作原理

將接線端子旁的二位撥碼開關撥向“ON”時，為編址模式，火災聲光警報器由總線接口，

DC24V，火警聲電路和 LED 燈電路及相應的控制電路組成，當有火災發生時，控制器發出啟動命

令，聲光警報器發出火警聲，同時 LED 燈閃亮。

將接線端子旁的二位撥碼開關撥向“1 2”時，為非編址模式，當 V,G 端子接入 DC24V 時，

聲光警報器發出火警聲，同時 LED 燈閃亮。

三.技術特性

1.主要參數

2.尺寸、重量

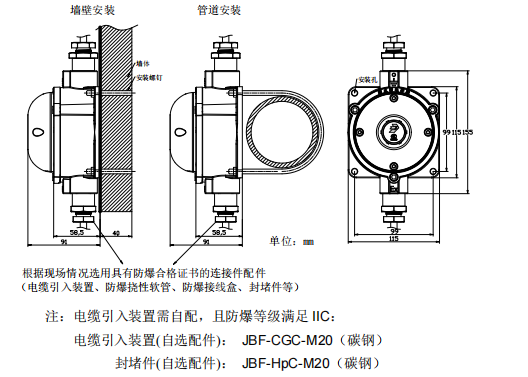

2.1 外形及安裝尺寸

四.安裝方法及注意事項

1.使用編址工作模式時，安裝之前需用編碼器對其寫入相應地址碼(1-200)?？偩€連接接線端子

L1 和 L2（無極性），電源線連接接線端子 V 和 G（無極性）。

2.使用非編址工作模式時，總線接線端子 L1 和 L2 無需接線，電源線連接接線端子 V 和 G（無

極性）接輸入輸出模塊輸出端，額定工作電壓為 DC24V。

3.布線施工后，將火災聲光警報器固定在需進行火災警報提示的位置。

4.火災聲光警報器在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。

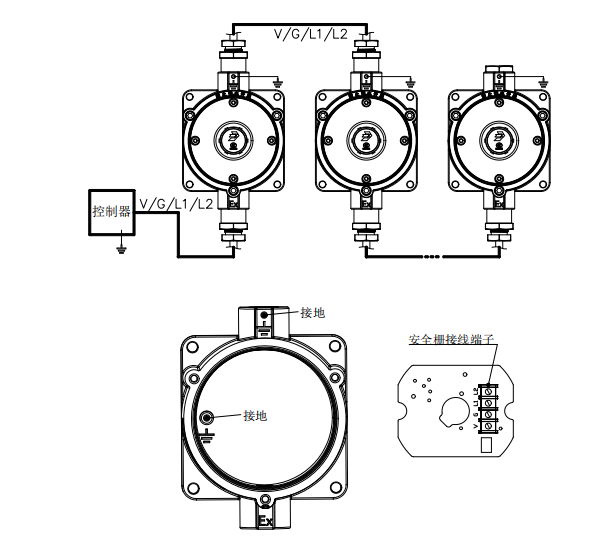

5.火災聲光警報器接線圖例：
