青鳥JTY-GF-JBF-VS10/VS10N/VS10NV獨立式光電感煙火災探測報警器使用說明書

JTY-GF-JBF-VS10/VS10N/VS10NV 獨立式光電感煙火災探測報警器（以下簡稱煙感）是青鳥消防股份有限公司開發的新一代獨立式光電感煙火災探測報警器，主要用來探測燃燒初期可產生煙塵微粒的火災。適宜安裝在普通住宅、別墅、古建筑及小型商場、家居、歌舞廳等場所，更佳 安裝位置為頂棚中心。本產品不宜安裝在廚房、浴室等煙塵、水氣密集的場所，且應避免毗鄰壁爐、通風口等處。另外，應盡量偏離霓虹燈、電子節能燈等燈具設備（安全距離宜大于 50 厘米）。

1.1 產品特點

? CCC 強制認證產品。

? 產品可通過場強為 30V/m 的輻射電磁場輻射抗擾度測試。

? 電池供電，獨立式安裝，無需布線，安裝方便快捷。

? 的煙霧監測及通過對迷宮信號的智能分析，保證其卓越的安全性能。

? 高性能迷宮，有效減少設備誤報。

? 遠程智能報警（JTY-GF-JBF-VS10 除外），可用手機 APP 查看設備狀態；

? 具備電池欠壓、設備離線（JTY-GF-JBF-VS10 除外）、分離故障（JTY-GF-JBF-VS10 除外）等多種故障報警功能；

? 具備全電子式自動檢測功能。

? 響應迅速，高分貝警訊輸出報警，報警聲：大于 80dB（正前方 3m）

1.2 適用范圍

? 煙感安裝于現場，用于對現場火災發生前期煙霧檢測，在檢測到煙霧并達到預設值后會發出火災報警聲。

? 應用設計遵照 標準 GB 50116-2013 《火災自動報警系統設計規范》。

? 適宜安裝在普通住宅、別墅、古建筑及小型商場、家居、歌舞廳等場所，更佳 安裝位置為頂棚中心。

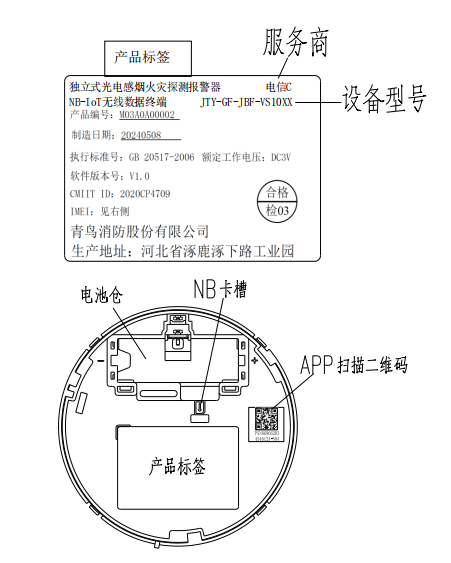

1.3 型號組成

2 工作原理

本產品由迷宮，控制芯片及其外圍電路組成。能夠?qū)崟r監測煙霧，對環境進行周期性檢測。一旦檢測到煙

霧，并且達到預定濃度值后，立即報警。

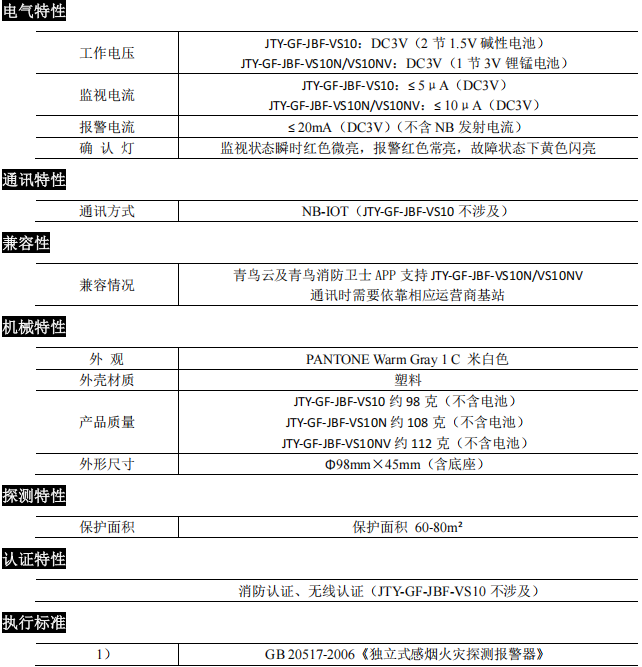

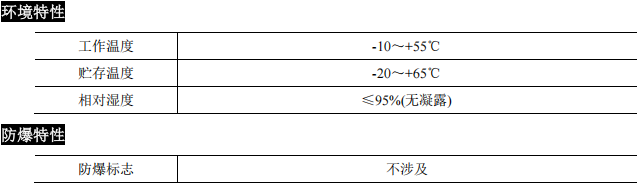

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

? 安裝規范：

? 設備至空調送風口邊的水平距離，不應小于 1.5m；至多孔送風頂棚孔口的水平距離，不應小于 0.5m；

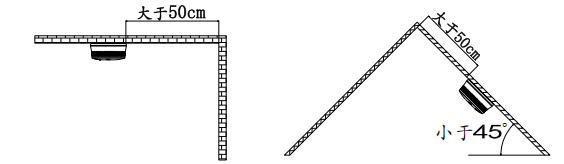

設備至墻壁、梁邊的水平距離，不應小于 0.5m；設備周圍 0.5m 內，不應有遮擋物，安裝示意如下：

? 安裝方式為吸頂安裝，切勿側壁安裝；

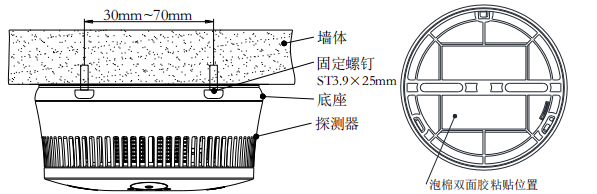

? 安裝時采用兩顆螺釘或泡棉雙面膠粘貼安裝（推薦使用螺釘安裝。如需使用粘貼安裝方式，須保證安裝平面清潔、平整，并須定期檢查探測器與天花板間是否粘貼牢固，防止發生掉落，造成不必要的損失和傷害，使用粘貼安裝方式導致的意外和安全事故須用戶自行承擔責任）；

? 安裝底座固定螺絲時，需保證安裝墻面平整，防止墻面不平后期螺絲安裝過緊導致底座變形；

? 設備安裝時避免安裝在產生水蒸氣、煙霧、灰塵等區域（例如：浴室、廚房等），否則會極易引發誤報；

? 設備安裝時遠離節能燈鎮流器、運營商室分基站（蘑菇頭）等具有強電磁干擾的設備；

? 請勿將設備安裝在室外或其他不能使煙霧聚集的開闊場所。

? 設備不可安裝于高溫、高濕的地方。

? 安裝步驟

? 首先將底座用螺釘緊固在頂棚，將設備指示燈朝向易于觀察的方位（如：門口）。

? 其次將電池放置到電池倉內（注意區分正負極）；然后進行探測器自檢。

注：每次上電后 13-15s 左右，蜂鳴器長鳴約 1s，為 NB 模塊初始化（該設備已經在青鳥云平臺注冊）

（JTY-GF-JBF-VS10NV 揚聲器會發出“通訊成功”，JTY-GF-JBF-VS10 不具備該功能）。

自檢操作：JTY-GF-JBF-VS10/VS10N 探測器上電后會立即閃亮一下，用于指示上電成功，這時探測器進入正常運行狀態，此時按住自檢按鍵不松開，3 秒后探測器啟動自檢，指示燈按照綠、黃、紅顏色依次閃爍后紅色常亮并伴隨蜂鳴器聲響，證明探測器正常運行；松開自檢按鍵，探測器進入正常運行狀態。JTY-GF-JBF-VS10NV 探測器上電后會立即閃亮一下，揚聲器發出“歡迎使用青鳥消防設備”語音提示，用于指示上電成功，這時探測器進入正常運行狀態，此時按住自檢按鍵不松開，3 秒后探測器啟動自檢，指示燈按照綠、黃、紅顏色依次閃爍后紅色常亮，自檢時揚聲器聲響“嘀嘀嘀-設備自檢-嘀嘀嘀-“設備正常

（設備有故障時發出“設備故障”）”-嘀-哇哦哇哦-“火災發生”，證明探測器正常運行；松開自檢按鍵，探測器進入正常運行狀態。

注：在探測器上電后，請務必進行以上自檢操作，確保按下自檢按鍵，探測器發出聲光火警信號，并進入正常運行狀態，如果按鍵按下無聲光報警信號，請取下電池，檢查電池扣接觸是否良好，并重新上電并自檢。

注：如果沒有安裝電池，探測器底座將不能正常裝入探測器。

最后，將探測器嵌入底座，順時針方向旋轉，當自對位完成時探測器會進一步嵌入底座，繼續順時針旋轉約 15°，探測器安裝到位。

4.2 調試方法

按下面的流程，檢測其功能。需特別注意：由于火警聲音響度極高，為避免損傷聽力，測試時應保持 50cm以上的距離！

? 注冊登記（JTY-GF-JBF-VS10 無需操作）

? 首先請用戶掃描下圖二維碼（瀏覽器掃描），或在華為應用市場/小米應用商店/oppo軟件商店/應用寶/App

Store 中，搜索“青鳥消防衛士”，下載“青鳥消防衛士” APP，并按照以下步驟進行注冊

? 用戶注冊步驟：點擊青鳥消防衛士 APP，再上下拖動點擊家庭版。進入后點擊注冊新賬號后。按照圖示條件框內容填寫完成注冊后，輸入賬號密碼登陸軟件。

? APP 使用方法概述

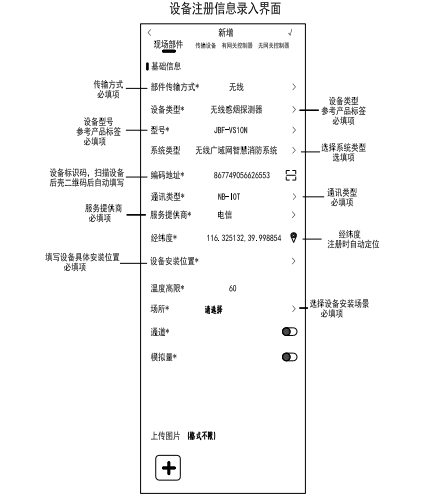

? 個人用戶使用 APP 打開軟件后，點擊正下方二維碼掃描框，掃描探測器后殼上二維碼（注：二維碼下方有 PSN），按照 APP 界面所需填寫信息對應選擇（設備型號及服務商參考產品標簽，注：信息錄入時服務商信息詳見產品標簽（電信、移動、聯通））。使用手機添加關注設備后，手機 APP 上可實時接收到所關注設備的火警故障等信息（注：APP 后臺運行未被清理），詳細 APP 介紹見“我的→幫助文檔”。

? 正常運行時，指示燈每 48s 周期紅色閃亮。

? 功能測試：聲響功能：持續按鍵 3 秒后，探測器發出火警聲響；松開按鍵，聲響消失。

? 火警功能：人為加煙霧模擬火警，探測器發出火警聲響，指示燈紅色常亮。

? 消音功能：在火警狀態下，用戶可以按下“消音”按鍵，火警的鳴響暫停，指示燈紅色常亮，探測器處于消音狀態，消音狀態持續約 80 秒；80 秒后，如果火警狀態繼續存在，蜂鳴器重新響起，如果用戶需要消音，則需要再次按下按鍵。

4.3 安裝、調試后的驗收試驗項目、方法和判據：

可根據《GB 50166-2019 火災自動報警系統施工及驗收規范》實施

4.4 電池

探測器具有自動檢測電池電壓功能，當電池電壓降低到安全值（2.7V）以下時，會發出聲音提示（電池電壓低到 2.7V 時，3min 內設備會報出電池欠壓故障，并隨后保持每 48s 一次的短促“嘀”聲（JTY-GF-JBF-VS10NV初次報欠壓時揚聲器會發出“嘀-嘀-嘀-電量不足”，并隨后保持每 48s 一次的短促“嘀”聲）），此時應及時更換電池（應該在 7 天內完成更換）。

? 電池類型： JTY-GF-JBF-VS10 DC1.5V 堿性電池（LR03）

JTY-GF-JBF-VS10N/VS10NV DC3V 鋰錳電池（CR17450）

? 使用期限：常規使用條件下，大于 3 年（受使用條件及網絡環境影響，壽命時間可能會縮短）；

? 更換方法：從底座上擰下探測器，更換電池即可。

注：電池為一次性電池，請勿對其進行充電！在探測器發出低電壓提示后，用戶應當盡快更換電池。

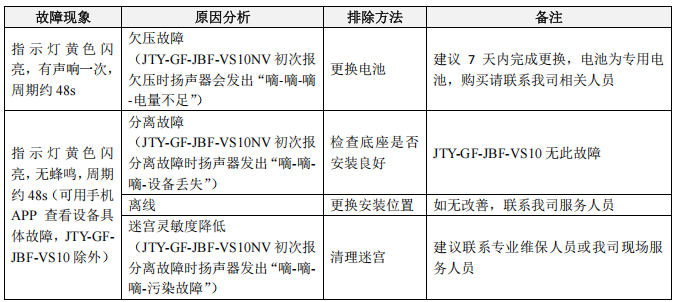

5 故障分析與排除

6 保養、維護

? 定期進行報警試驗，建議至少每半年一次。

? 將探測器從底座上擰下，清理迷宮灰塵后，嵌入底座擰緊即可。

? 按本說明書 4.2 中“功能測試”檢查其功能。

? 長期停放時的維護、保養。

? 長期不使用時，應拆下電池，將探測器放置盒中。

7 開箱及檢查

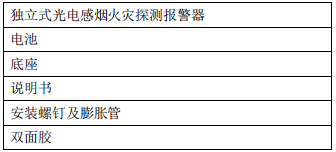

打開包裝后，產品應包括：

請檢查產品外觀和功能，如發現任意項有缺失或有損壞，請速與我們聯系。

8 注意事項、免責聲明

? 在使用中，必須嚴格按照本說明書的描述進行安裝與調試。

? 電池使用

? 本產品需在安裝電池的情況下使用。

? 電池類型：DC3V 鋰錳電池（CR17450）。注：禁止使用碳性電池（如 6F22）。

? 使用期限：常規使用條件下，電池可連續工作 3 年。注：常規使用條件指“探測器大部分時間處于正常監視狀態下”。根據 GB 29837-2013《火災探測報警產品的維修保養與報廢》相關規定，產品使用壽命一般不超過 12 年（不包含電池）。

? 使用粘貼方式安裝探測器雖然方便快捷，但是要特別注意這種安裝方式存在不確定性，極易因為環境等因素導致探測器意外掉落。

? 使用粘貼安裝方式時，須定期檢查探測器與天花板間是否粘貼牢固，防止發生掉落，造成不必要的損失和傷害。

? 本產品的主要報警方式為聲響報警，盡管本產品的報警聲大于 80dB（3m），但是對于部分聽力受損或退化的人群，仍然存在聽不到本產品報警聲的可能。

? 使用粘貼安裝方式導致的意外和安全事故須用戶自行承擔責任。

? 本公司保留對本說明書的最終解釋權。
