青鳥安徽消防主機作為建筑消防報警系統的核心設備，負責監測各類探測器、手動火警按鈕、聲光報警器及聯動裝置等末端設備的運行狀態與報警信息。當主機顯示“回路故障”時，通常意味著主機與某一路消防總線（回路）之間的通信或電氣連接出現異常。及時、規范地查找并排除回路故障不僅關系到系統的可靠性和火災應急響應能力，也涉及消防安全管理與法律合規。本文旨在以專業視角系統闡述青鳥安徽消防主機報回路故障的常見原因、現場查看方法、使用儀器與工具、排查步驟、注意事項以及處理后的復查與記錄要求，便于維護人員、設備管理者與項目負責人準確、高效地定位并處理問題。

一、回路故障的含義與可能影響

1. 回路故障的定義
   回路故障通常指安徽消防主機檢測到某一路環網（或總線回路）存在通信異常、電氣短路、開路、終端阻值異常、設備響應超時或供電異常等問題。主機會根據回路監測模塊的反饋在界面或故障指示中顯示相應回路編號和故障類型。

2. 對系統運行與應急處置的影響
   回路故障會導致該回路上的探測器無法正常上傳狀態或報警信息，降低火災早期發現能力；部分系統在回路故障時可能觸發主機報警、聲光提示或聯動退出，影響整體防護功能。因此應盡快排查、恢復回路正常工作，并記錄處理過程以備驗收與審計。

二、故障常見原因分類

物理接線類

• 回路導線斷開（開路）：線路機械損傷、施工挖斷、接線端子松脫等。

• 導線短路：絕緣破損導致相互接觸或與地短路。

• 接線端子接觸不良或接錯：接線松動、氧化、接頭未壓緊或接線到錯誤端子。

• 終端電阻/有源終端裝置接反或缺失（對使用終端電阻的回路尤為重要）。

設備本體類

• 回路上的探測器、模塊、聲光器、手報按鈕等末端設備故障或內部短路。

• 某一設備因進水、受潮、老化或機械損壞導致回路異常。

電源與供電類

• 回路供電電壓異常：供電模塊故障、線損過大或電源接反。

• 輔助電源（備用電池）影響或主機電源異常導致檢測誤報。

通信協議與地址沖突

• 數字回路上設備地址重復或地址丟失/違規設置導致通信異常。

• 回路協議不一致或模塊固件不匹配造成識別失敗。

環境與外部干擾

• 強電設備感應干擾、電磁干擾或近距離施工引起短時故障。

• 溫濕度極端、動物嚙咬或人為破壞導致線路受損。

三、查看與排查準備工作

人員與安全措施

• 排查人員應熟悉青鳥主機的操作手冊與回路布置圖，具備消防電氣設備維護資質或在專業人員監督下操作。

• 切斷相關電源或在帶電情況下按照安全規范操作，佩戴絕緣手套、防護眼鏡等個人防護裝備。

• 在公共場所進行排查時，提前告知物業管理或使用單位，避免影響正常運行或引起誤解。

工具與儀器

• 萬用表（電壓、電阻測量）。

• 回路測線儀或絕緣電阻表（兆歐表）用于判斷絕緣狀況和開短路定位。

• 絕緣膠帶、壓線鉗、剝線鉗、備用接線端子、端子排、必要的替換模塊或探測器。

• 若為數字尋址回路，備用編程器或檢測設備用于讀取地址和通信狀態。

• 手持記錄表、回路圖紙、主機故障記錄與日志。

文檔與信息準備

• 提前查閱青鳥主機的操作手冊、故障代碼說明與回路定義表，確定主機顯示的回路編號對應的物理走線位置與設備清單。

• 獲取系統竣工圖、回路走線圖和設備安裝點位表，方便現場定位。

四、具體排查步驟（按由主機端到線路端由近及遠原則）

讀取主機故障信息

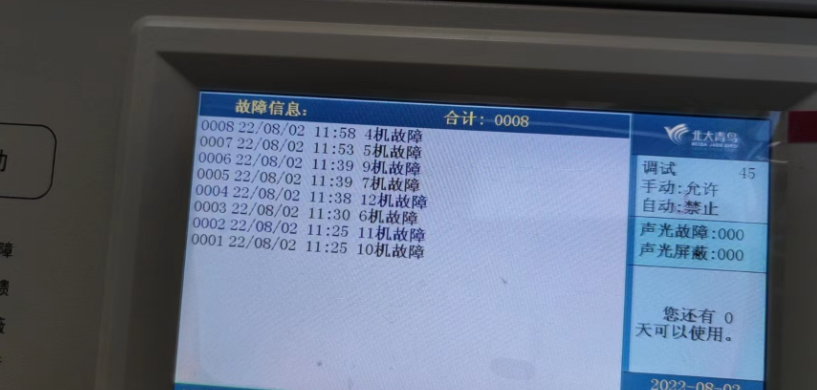

• 在主機界面或通過監控軟件讀取具體故障提示：例如“回路1短路”“回路2開路”“回路3通信超時”等，并記錄故障發生時間與是否伴隨其他報警或歷史故障記錄。

• 若主機支持故障詳細信息（例如位置信息或節點地址），先記錄并作為排查線索。

檢查主機端接線與模塊狀態

• 打開主機機箱（斷電或按操作規范），檢查相應回路的接線端子是否松動、脫落或接錯。螺絲端子需確認擰緊。

• 觀察回路模塊指示燈狀態（若有）：常見的模塊會有電源、通信、故障燈等。對照說明書判斷模塊是否異常。

• 檢查主機與回路模塊之間的連接線和插拔端子，確認無氧化、腐蝕或接觸不良。

初步電氣檢測（在保證安全前提下進行）

• 使用萬用表測量回路端子電壓：確認回路供電是否正常（與規格值對比）。

• 若顯示短路，測量回路的直流或交流電阻，區分開路或短路。開路通常表現為無限大或超量程，短路表現為接近零歐姆。

• 對于采用地址式總線的系統，可通過主機或編程儀器查看回路上的設備是否在線或有異常地址響應。

按段定位問題（分段隔離法）

• 若回路布線呈環網或多分支形式，可采取分段隔離法：斷開中間分支或逐段斷開回路，觀察主機故障指示是否消失，以確定故障大致區段。

• 對于較長的敷設線路，可將線路分為幾段并用萬用表或測線儀測試每段阻抗，快速定位異常區間。

檢查終端設備與接頭

• 在定位到具體區段后，逐個檢查該段上的末端設備與接線點：探測器、手報按鈕、模塊、聲光器等是否有明顯損壞、受潮、燒毀痕跡或連接錯誤。

• 拆下疑似故障的設備進行替換測試，或?qū)⒄ＴO備臨時接入驗證回路是否恢復正常，從而判斷是線纜問題還是設備問題。

絕緣與外部短路檢測

• 使用兆歐表測量回路對地絕緣電阻，確認是否有漏電或接地短路。對于消防系統，絕緣電阻應滿足設計與規范要求（具體數值參照設備手冊或相關標準）。

• 若發現對地漏電，沿線檢查可能受潮、嚙咬或剝皮處并修復絕緣層。

地址與通信設置檢查（適用于數字總線）

• 使用編程器或主機查看回路上各設備的地址列表，確認是否存在地址沖突、地址丟失或未響應設備。

• 檢查設備固件或版本兼容性，若有必要，嘗試重設設備地址或升級固件（按廠商操作建議進行）。

修復與更換

• 對于確認為接線松動、端子氧化、連接錯誤等問題，進行清潔、重新壓接或正確接線。

• 對損壞設備（探測器、模塊等）進行更換，并使用同型號或廠商推薦的備件，以確保兼容性。

• 對于被挖斷或嚴重損壞的線纜，需按規范更換或重新敷設，并做好防護措施（穿管、扎帶、明顯標識）。

五、恢復后校驗與記錄

恢復檢測

• 修復后重新上電，觀察主機故障指示是否消失，確認回路恢復正常；并用主機功能觸發測試各末端設備，確保每個設備均能正常通信與報警。

• 對于更換或維修點，進行局部功能測試與絕緣測試，確保長期穩定。

記錄與報告

• 記錄故障類型、發生時間、排查過程、定位結果、采取的修復措施、更換的部件型號與數量、以及恢復時間。

• 若項目需向消防主管部門或驗收單位報告，將記錄整理成書面報告并存檔，以備檢查。

后續監測與預防

• 對回路進行一段時間的觀察，記錄是否再發故障，必要時設置主機在線監測或遠程告警增強管理。

• 建議定期巡檢回路線纜與接線端子，做好防潮、防鼠和機械保護，減少復發概率。

六、常見現場案例與處理要點（舉例概述）

案例一：夜間施工導致回路短路

• 現象：主機報回路短路；回路指示燈常亮。

• 處理：查閱回路圖，定位至樓層某段，經現場檢查發現地面施工挖斷護套線，兩根銅芯接觸導致短路。更換斷線段并加穿管保護，復測合格。

案例二：探測器受潮導致通信異常

• 現象：回路通信超時，部分探測器離線。

• 處理：逐個檢測該回路探測器，發現一處墻體滲水導致探測器端子銹蝕更換損壞探測器并修復防水層，恢復后回路正常。

案例三：地址沖突

• 現象：數字總線回路報故障并提示特定地址異常。

• 處理：使用編程器讀取地址表，發現兩臺設備使用相同地址，重新設定地址并在主機上清除故障，回路恢復。

七、注意事項與合規要求

• 嚴格按照青鳥主機的維修與操作手冊進行操作，未經授權不得隨意更改系統設置或混用非原廠推薦模塊。

• 對重要公共建筑或高風險場所的消防系統維修，應保存維修記錄并及時通知相關管理部門。

• 在更換主機部件或進行涉及系統整體運行的操作時，評估風險，必要時在停用回路期間采取臨時消防值守或備用探測措施，確保消防安全。
