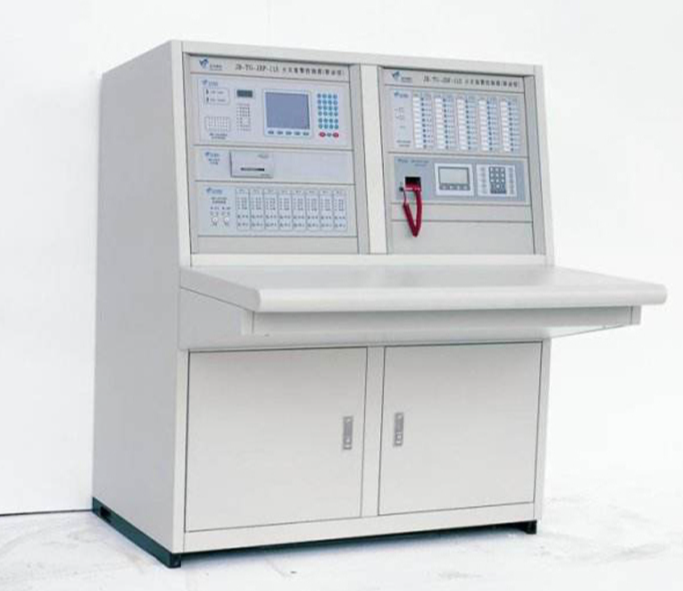

新疆青鳥消防 JBF-11SF 型主機作為建筑消防報警系統中的核心設備，其屏幕用于顯示報警信息、系統狀態、歷史記錄及操作菜單，承擔著對現場情況直觀呈現和操作人員決策支持的重要職責。屏幕顏色顯示異?；虺霈F(xiàn)“花屏”現象（即屏幕顯示花紋、顏色異常、圖像撕裂或間歇失真）不僅影響日常使用體驗，更可能隱藏設備故障或通信異常，從而影響火警響應速度與決策正確性。因此，系統性、專業化地診斷并處理 JBF-11SF 主機屏幕顯示問題，對維護消防系統可靠運行至關重要。本文旨在提供一套結構化的故障排查思路與處理方法，涵蓋可能的軟硬件原因、現場快速檢查步驟、詳細維修建議以及預防性維護措施，供工程技術人員和維護管理者參考與實施。

一、問題定義與分類
在開始排查前，需要對“顏色顯示異常、花屏”問題進行明確分類，以便采取針對性措施。常見表現包括：

• 整體顏色偏移：整個屏幕呈現單一色偏（如偏紅、偏綠、偏藍）。

• 局部花屏：屏幕某些區域出現彩色噪點、橫豎條紋或馬賽克狀圖像。

• 間歇性閃爍或抖動：畫面斷斷續續、顏色交替或短暫黑屏。

• 屏幕殘影或色彩錯位：字符或圖標顯示重影、位置偏移。

• 開機即花屏或運行中突發花屏：區分是啟動階段問題還是運行過程中出現，以判斷可能原因。

二、可能的原因分析
顏色異常與花屏現象通常由以下幾類原因?qū)е拢瑢嶋H故障往往是多因子疊加：

硬件原因

• 屏幕（LCD/LED）本體老化或損傷：長時間使用導致液晶組件老化、驅動電路損壞或背光模塊故障。

• 屏幕排線/連接器接觸不良：主板與屏幕之間的 FFC/FPC 排線松動、折損或接觸不良會導致數據傳輸錯誤。

• 驅動板（T-con / 顯示控制板）故障：負責將數字信號轉換為面板驅動信號的控制板損壞或元件失效。

• 主控板顯卡/顯控芯片問題：主機主板上的視頻輸出電路故障或芯片異常會導致輸出信號錯亂。

• 電源供電異常：屏幕背光電源或顯示模塊供電不穩、濾波不足、電容老化引起的瞬變或紋波，使顯示異常。

• 溫度濕度影響或外界物理損傷：潮濕或高溫環境導致屏幕驅動元件受潮、腐蝕或短路。

軟件與固件原因

• 固件或驅動程序缺陷：主機固件或顯示驅動程序存在 bug，導致渲染異?；蝾伾渲缅e誤。

• 參數設置錯誤：亮度、對比度、色彩校正參數被誤設置導致顯示偏色。

• 系統崩潰或緩沖區損壞：內存泄露或進程異常導致顯示數據錯誤。

通信與外設干擾

• 外部設備（如擴展模塊、觸摸屏）沖突：總線沖突或地址錯配造成顯示異常。

• 強電磁干擾：附近大功率設備干擾視頻信號或供電。

三、現場快速診斷步驟（優先級與安全性）
在現場處理時，先確保安全并按照不破壞證據的原則進行排查。建議按照從最簡單、低風險到高風險、需拆機的順序進行：

記錄與復現

• 記錄故障現象（照片/視頻）、發生時間、是否伴隨報警、是否可復現、是否與系統其他故障同時出現。

• 嘗試復現故障（重啟主機、切換界面、執行不同操作）以判斷是持續性還是偶發性。

檢查外部條件

• 環境檢查：查看主機工作環境溫度、濕度、電源狀態；是否有強電磁源或維修作業導致干擾。

• 觀察機箱指示燈與其它模塊狀態，確認是否有其它故障指示。

軟重啟與復位

• 先執行軟重啟（通過菜單正常關機并再開機或執行系統重啟命令），觀察是否恢復。

• 若系統提供顯示參數恢復或顏色校正選項，可嘗試恢復默認顯示設置或手動調整亮度/對比度/色彩。

電源與連接檢查（不拆機或最小拆解）

• 檢查主機電源是否穩定；如可，使用備用穩定電源或不間斷電源（UPS）排除供電問題。

• 檢查外部顯示連接線與接口（若有外接顯示器），排除外接設備問題。

• 若主機安裝在機柜或面板內，檢查接地良好與接線固定。

觀察啟動自檢與日志

• 查看主機開機自檢信息與系統日志（若設備支持），尋找與顯示或顯控模塊相關的錯誤碼或警告信息。

四、進階檢測（需拆機或?qū)I(yè)工具）
若現場快速診斷未能解決，需進一步拆機檢測或借助儀器（萬用表、示波器）進行判斷。此類操作應由具備資質的維護人員或廠家技術支持執行。

檢查屏幕排線與接插件

• 斷電后打開主機前蓋，檢查屏幕排線（FFC/FPC）有無折損、彎折或接觸不良；重新插拔并固定排線，清潔金手指與插槽。

• 檢查接插件鎖扣是否完整，若發現接觸氧化可使用專用清潔劑清理再接合。

檢查背光與驅動電源

• 通電以最小風險方式測量背光電源電壓波形，確認是否穩定。注意背光高壓存在危險，務必謹慎操作。

• 檢查相關濾波電容與開關電源元件（MOSFET、變壓器）有無明顯燒毀、鼓包或泄漏。

更換排除法

• 若可獲得相同型號的屏幕或驅動板，采用替換法確認是否為面板本體或驅動板故障：先替換排線/驅動板，再替換整塊面板，記錄變化。

• 若替換后顯示恢復，確定為被替換部件故障，按規范更換并記錄備件編號。

主控板與顯控芯片檢測

• 檢測主板供電軌（尤其與顯控相關的 3.3V、1.8V 等）電壓是否正常；檢查相關晶振是否存在異常。

• 使用示波器觀察顯示數據線或 LVDS/TTL 信號波形（若該主機采用 LVDS/TTL 接口），判斷數據傳輸是否有錯碼或丟幀現象。

軟件/固件層面恢復

• 若懷疑固件問題，可嘗試升級或重刷固件。嚴格按廠家提供的固件版本與步驟進行，避免誤刷導致主機不可用。

• 在刷寫前備份系統配置與日志，以便恢復配置并追溯故障前狀態。

五、常見故障案例與處理建議（舉例說明）

案例 A：開機即花屏，重啟未果

• 處理：檢查排線與接插件，發現排線未完全插緊；重新插好并固定后恢復正常。建議：加裝固定夾并記錄排線更換周期。

案例 B：運行中間歇性花屏，伴隨背光閃爍

• 處理：檢測背光驅動電源輸出紋波過大，開關電源濾波電容老化；更換電容并測試穩定性后問題解決。建議：定期檢查電容及電源模塊。

案例 C：屏幕整體偏藍，參數調整無效

• 處理：經替換驅動板后恢復正常，判定為驅動板色彩校正電路失效。建議：更換驅動板并升級固件以修補潛在軟件缺陷。

六、維修與更換原則

• 優先采用“最小侵入—最小風險”的處理策略：從軟件與外部連接入手，再進行拆機檢測，最后更換大件。

• 使用廠家原裝或經認證的替換部件，避免兼容性或耐久性問題。

• 保留更換前后對比記錄（照片、序列號、固件版本、故障描述），便于售后追溯與質量管理。

• 遵守消防設施維護管理規定：重大維修或更換應記錄在案并告知物業或監管部門，必要時安排臨時替代報警手段，確保系統連續性。

七、預防性維護與管理建議

• 制定定期巡檢計劃：包括屏幕顯示完整性檢查、連接線固定、主機內部清潔、防潮、防塵處理以及電源濾波元件檢查。

• 環境控制：保證主機安裝環境符合設備說明書中規定的溫濕度與通風條件；避免強電磁干擾源靠近。

• 固件與記錄管理：定期檢查并按廠家建議更新固件，做好版本變更記錄；建立故障日志數據庫，統計分析高發故障并采取針對性改進。

• 培訓與應急演練：對值班人員進行常見故障識別與初步處理培訓，明確故障上報流程與廠家技術支持聯系方式。

• 備件管理：對關鍵備件（顯示面板、驅動板、排線、電源模塊）建立更低 庫存，縮短維修響應時間。

八、與廠家技術支持協作
遇到復雜或涉及主板核心元件的問題，建議及時聯系新疆青鳥消防或授權服務中心：

• 提供詳細的故障現象、復現步驟、主機序列號、固件版本、現場照片/視頻與日志，以便遠程定位。

• 在廠家指導下進行固件升級或部件更換，避免因誤操作造成更大損害。

• 若設備仍在保修期內，應按保修流程申請現場維修或換件服務。
