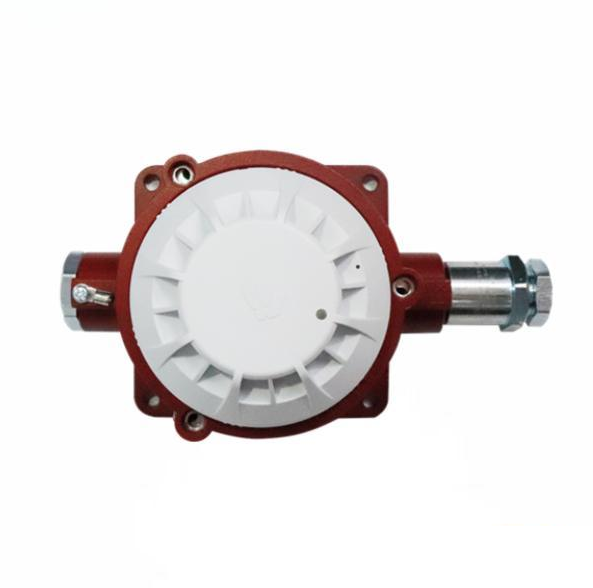

青鳥JTW-ZD-JBF4113-Ex點型感溫河南火災探測器（隔爆型）

一，概述：

1.產品特點：

1.1 防爆性能符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》、 GB 3836.2-2010《爆炸環境 第 2 部分：由隔爆外殼“d”保護的設備》、GB 3836.4-2010《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》，防爆標志為 Exd ib IIB T6 Gb，適用于含有 II 類 A、B 級 T1～T6 組可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合物的 1 區、2 區危險場所；有關技術資料、圖樣和樣機均經 防爆電氣產品質量監督檢驗測試中心（CQST）審查檢驗合格。

認證證書編號為：CNEx18.2538X。

1.2 內置微處理器。探測器對自身采集到的數據進行存儲和判斷，并具有自診斷功能。

1.3 差定溫報警。

1.4 采用導光柱，抗靜電能力好。

1.5 采用環氧樹脂封裝溫敏電阻，溫度響應速度快。

1.6 輸出溫度升降曲線。可以通過控制器查看現場的溫度升幅曲線。

1.7 穩定性高?？够覊m附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強；

1.8 抗潮濕能力強，可適應不同氣候環境的要求。

1.9 采用 SMT 表面貼裝工藝。

1.10 外觀設計美觀大方。

2.使用環境條件

2.1 工作溫度：-10～+50℃

2.2 貯存溫度：-30～+75℃

2.3 相對濕度：≤95%（40±2℃）

二，工作原理

       點型感溫河南火災探測器由熱敏電阻及相應的放大處理等電路組成，熱敏電阻是一種具溫度敏感性的半導體電阻，電阻阻值隨溫度的變化而變化，當溫度達到設定報警閾值時電路給出報警信號。

三，技術特性

1.主要性能參數

防爆標志：Exd ib IIB T6 Gb

防護等級：IP42 （隔爆腔防護等級：IP66）

工作電壓：DC24V(DC19V～DC28V) 控制器提供，調制型

監視電流：≤0.3mA （DC24V）

報警電流：≤1mA （DC24V）

確 認 燈：監視狀態瞬時閃亮，報警常亮（紅色）

外形尺寸：155mm × 115mm × 97mm

編碼方式：使用專用電子編碼器編碼

編址范圍：1-200

保護面積：20-30m2

線 制：二總線，無極性

最遠傳輸距離：1000m

電氣接口：2-M20×1.5

四.安裝、調試

1.外形及安裝尺寸

注：電纜引入裝置需自配，且防爆等級滿足 IIB 及以上。

電纜引入裝置(自選配件)：JBF-CG-M20（不銹鋼） JBF-CGC-M20（碳鋼）

封堵件(自選配件)：JBF-Hp-M20（不銹鋼） JBF-HpC-M20（碳鋼）

2.安裝應按照 GB 3836.15-2010《爆炸性氣體環境用電氣設備 第 15 部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。并由我公司專業人員負責安裝。

3.電纜和導線可直接引入連接，也可間接引入連接。無論采用哪種引入方式，均應采取措施防止電纜受托拉或扭轉時損壞接線端子。

4.重量：0.98Kg。

5.接線圖例：

五，安裝、調試后的驗收試驗項目、方法和判據

驗收依據：《河南火災自動報警系統施工及驗收規范》。

六，故障分析與排除

七，防爆注意事項

隔爆腔外殼 應就近連接到大地，接地務必可靠。

經檢驗合格產品，不允許隨意更換元器件或改變結構，以免影響防爆性能。

維修保養時，注意保護隔爆面，所有隔爆面不得有損壞或銹蝕。

密封圈、緊固件如有損壞，應及時更換。

嚴禁帶電開蓋。

非專業人員不得隨意安裝、拆卸。

連接電纜后，恢復密封圈到原位，擰緊盒蓋。

警告牌：潛在靜電電荷危險，產品在正常使用、維護和清潔時避免由靜電電荷引起點燃危險，使用在爆炸環境中時，不應觸碰和擦拭設備。如必須擦拭、觸碰，則應在通風良好，無氣體泄露的場所進行，并用擰干的濕布擦拭外殼，嚴禁用干布擦拭外殼。
