青鳥JTG-U-JBF4386-Ex點型紅外火焰探測器/點型紫外火焰探測器接線安裝技術

1 概述

JTG-U-JBF4386-Ex 點型紅外火焰探測器/點型紫外火焰探測器（以下簡稱火焰探測器），使用專門設計的三波段 IR（紅外）傳感器和 UV（紫外）傳感器來共同采集火焰的紅外和紫外特征信號，再通過內置的高速微處理器和先進的信號處理算法，可有效的區分出真實的火焰輻射與干擾源。該產品具備光路自檢功能，可靠性極高、報警速度快、可多級報警閾值設置、優良的隔爆和防護設計，能夠滿足在各種嚴酷的工業場景中使用。

1.1 產品特點

? 產品采用工業標準要求設計，性能穩定可靠。

? 核心電路采用 SMT 表面貼裝工藝，可靠性高，一致性好。

? 三色指示燈可顯示正常工作狀態、火警及故障狀態。

? 多級報警閾值可調。

? 紅外和紫外雙光譜特征，通過智能算法，相比單純紅外型火焰探測器，報警速度更快，探測距離更遠、誤報率更低。

? 完善的故障模式，能夠精準定位故障信息。

? 自動控制的除霜功能更好地抵抗窗口冷凝。（需訂購時選配）

? 具備光路自檢功能，每 24 小時進行一次光路自檢，以保證產品火警功能正常、可靠。

? 豐富的輸出接口，滿足各種應用場景。

? 外殼采用高強壓鑄鋁，產品隔爆性好，防護等級達到 IP67，抗粉塵污染、抗潮濕及抗腐蝕能力強等特點。

? 有關技術資料、圖樣和樣機均經石油和化學工業電氣產品防爆質量監督檢驗中心（PCEC）審查檢驗合格。

? 該火焰探測器具有優良的抗干擾能力，不受風雨、高溫、高濕及自然人工光源等影響，可良好的工作于室內或室外等各種嚴酷的工業現場環境下。

1.2 適用范圍

? 火焰探測器主要適用場所有：油庫、酒庫、交通隧道、飛機庫、化工設備場所、液化氣站等各種易燃、易爆工業領域中，及火災萌發初期無陰燃階段或較少陰燃階段，直接產生明火為主的場所。

? 火焰探測器適用于含有 II 類 A、B、C 級 T1～T6 組可燃?xì)怏w或粉塵與空氣形成的爆炸性混合物的1 區、2 區及 21 區、22 區危險場所。

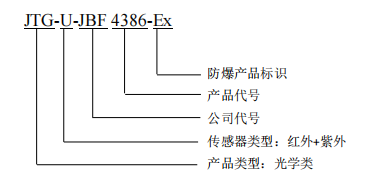

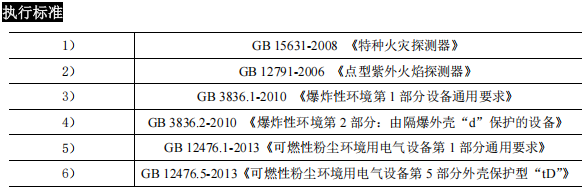

1.3 型號組成

2 工作原理

該火焰探測器是一種復合式四波段感光式山西火災探測器，通過三通道紅外和單通道紫外傳感器接收

的可燃物火焰的紅外和紫外特征，使用 的火焰燃燒報警邏輯判斷算法，能夠更準確、更快速的報

出火警信息。

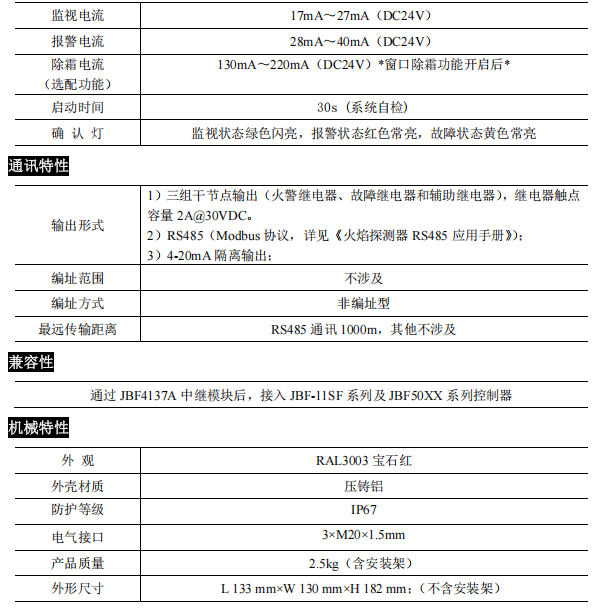

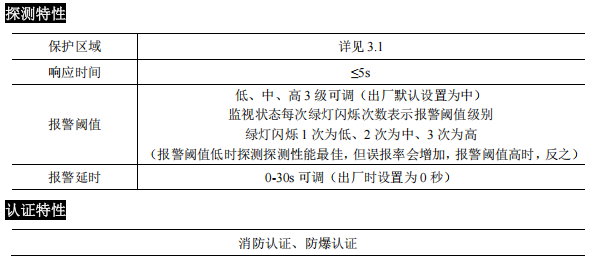

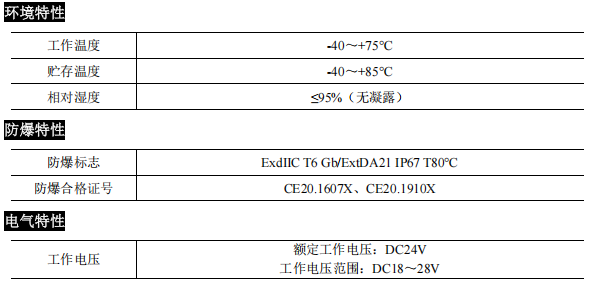

3 性能參數

3.1 保護區域

? 探測范圍

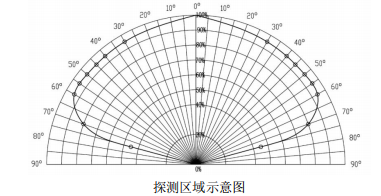

視場范圍 ≤120°；靈敏度等級：Ⅰ級。

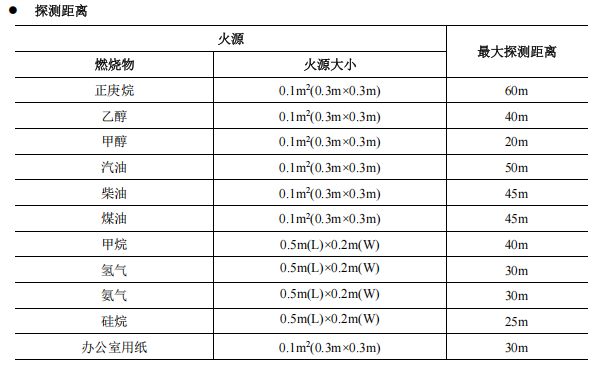

4 安裝調試

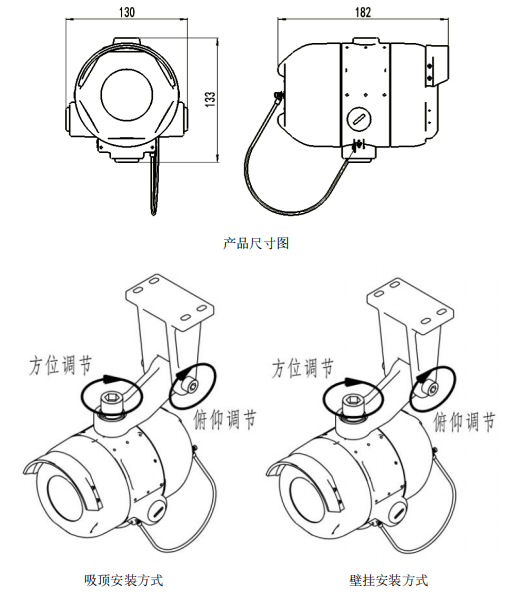

4.1 安裝說明/步驟

警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。

注意：

1、現場安裝時，按 GB/T 3836.15-2017 標準要求、配用與環境相適應的已取得防爆合格證的電纜引入裝置及防爆堵頭，采用耐高溫電纜。

2、火焰探測器的設置應參考《火災自動報警設計規范》（GB 50116-2013）及其他相關規范標準執行。

3、所有連接線截面積不小于 1.0 mm2，連接線末端剝?nèi)ゴ蠹s 6mm 的絕緣護套，連接到

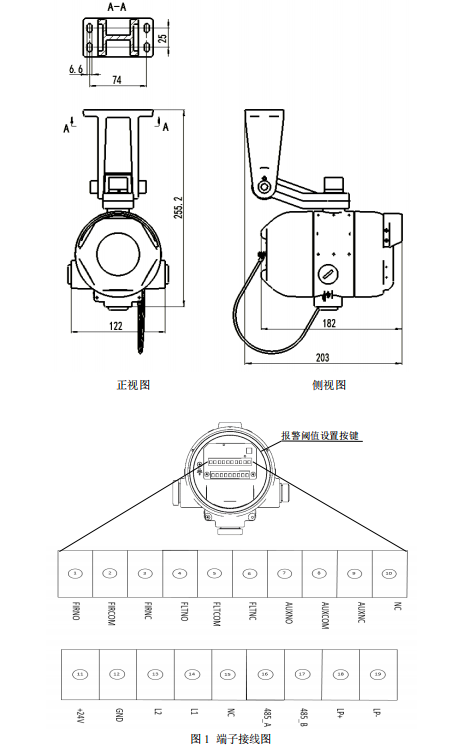

JTG-U-JBF4386-Ex 火焰探測器的接線端子上。

4、檢查外部連接線是否開路、短路故障。

相關完整文件下載

JTG-U-JBF4386-Ex使用說明書.pdf
