青鳥J-D-0.25KVA-01消防應急照明電源接線安裝技術

1 概述

1.1 產品說明

1.1.1 產品介紹

歡迎使用本公司 J-D-0.25KVA-01/J-D-0.45KVA-01 型號的 EPS 消防應急照明專用電源，該電源

的額定功率為 250W/450W。

J-D-0.25KVA-01/J-D-0.45KVA-01 型號的 EPS 消防應急照明專用電源以蓄電池為儲能裝置，為

集中電源型消防應急燈具供電的電源，本產品額定輸出電壓為 DC36V，其設計滿足 GB17945-2010《消防應急照明和疏散指示系統》的要求。

本手冊只適用于本公司規定型號產品。其中介紹了原理、接線說明、操作說明、故障排查與維

護、保修條款。

1.1.2 負載說明

本設備為應急照明集中電源（消防應急燈具專用應急電源），屬于專用設備，因此輸出負載類型

只能為本公司生產的兩線制集中電源集中控制型消防燈具。

1.1.3 產品特點

1. 控制部分采用先進的數字化微處理技術，具有強大的監測、監控功能；

2. 主備電轉換時間快；

3. 系統中的電池可實時檢測和監控每節電池，并可及時發現處于長期備用狀態下的蓄電池出現的

各種異常并報警，以便及時維護；

4. 具有輸出過流、過載報警；輸出電壓開路報警；充電器開路、短路保護等多種保護措施；

5. 液晶顯示的人機界面，顯示明確、操作簡單；

6. 具有消防聯動接口及遠程在線實時監控功能；

7. 電源自動瞬間切換，可靠性高，可無人值守；

8. DC36V 安全工作電壓。

9. 具有 8 路電源輸出，每一路實時檢測，能夠更快判斷故障點。且 8 路都能實時顯示工作狀態。

1.2 技術參數

1.3 系統原理

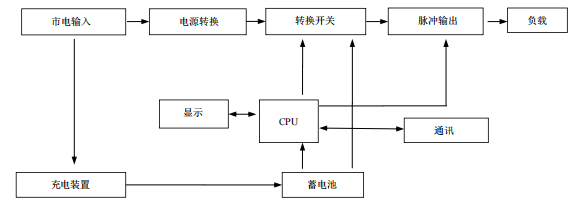

應急照明集中電源原理示意圖如下：

1.4 安全須知

1. 在安裝使用規定的 EPS 產品時，請?jiān)敿?xì)閱讀本說明書。

2. 本說明書須妥善保管，便于使用者對此設備的理解和維護

3. 本說明書只限用于本公司規定型號 EPS 的說明使用。

4. 安全操作的注意事項，可分類為“高壓危險”和“警告”。

5. 本說明書應在使用時提供參考，在報警或重要工作狀態時做指導。

1.4.1 圖形符號定義

此符號意味著危險。提示應注意該項目或操作可能對正在使用該設備的人員以及其他人員帶來危

險，如果忽視該警示而進行了錯誤的操作，可能會造成人身傷亡事故。

此符號意味著警告、注意。提示注意該項目或操作可能對正在使用該設備的人員以及其他人員帶

來危險，如果忽視該警示而進行了錯誤的操作，可能會造成人員傷害或設備損壞等財產損失。

此符號意味著禁止的事項。

此符號意味著必須嚴格執行的項目。

另注：

上述所示圖形符號中，即使注意中所注事項，根據不同的情況也可能造成嚴重后果，引起財產

損失，請務必嚴格遵守。當檢查或使用該設備時，要有專業人員操作。在檢查和維修過程之前需切斷電源，設備要可靠接地。

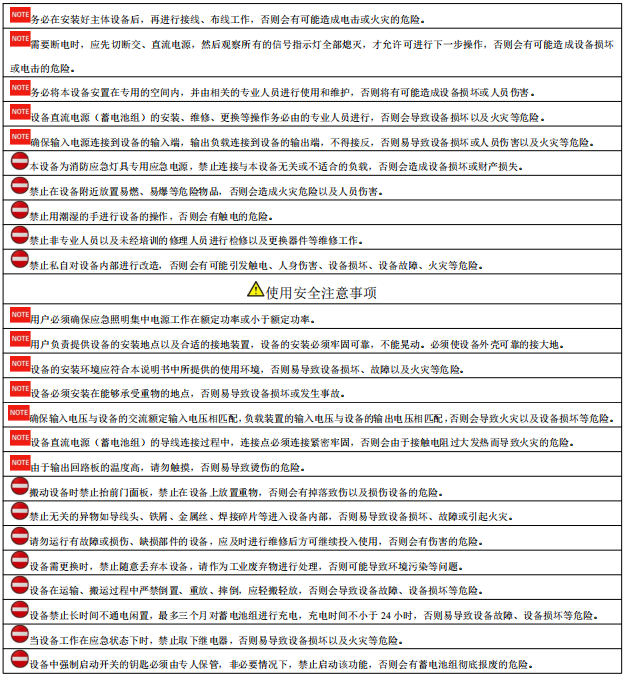

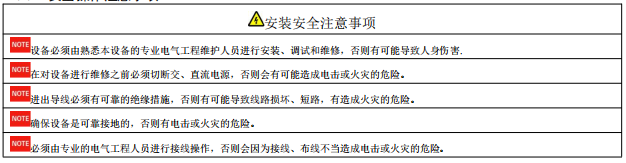

1.4.2 安全操作注意事項

2 產品外形及安裝方法說明

2.1 安裝前檢查

開箱后取出應急照明集中電源，請檢查以下幾項，如果有損壞或異常情況，請立即致電經銷商。

(1) 檢查設備的銘牌并確認是您所訂購的產品。

(2) 檢查設備液晶屏是否完好、無破損。

(3) 確認包裝箱中有鑰匙、說明書及電池接線圖等隨機件。

(4) 確認 EPS 運輸過程中無任何損壞（柜體變形、導線磨破、線端脫落、接頭或螺絲松動等）

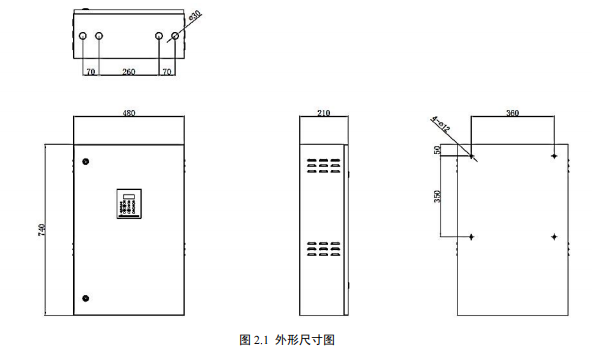

2.2 產品外形

2.3 安裝環境及要求

禁止將應急照明集中電源安裝在下列任何環境中。

(1) 高溫雨淋腐蝕火源斜坡

(2) 請安裝在遠離金屬粉末、塵埃、油、水的地方。

(3) 請安裝在遠離電磁輻射源的地方。

(4) 創造一個良好的散熱系統,以下是可行的方法：

A.自然通風系統：只適用于低熱量及廣大空間。

B.人為通風系統：當機殼溫度(TA)高過外圍溫度（TE）時就需安裝空調.當兩者溫度接近，抽風

系統的容量就要相對地增大。

(5) 請安裝在沒有振動的場所；

(6) 環境溫度：-10oC～＋55oC；

(7) 相對濕度：90%以下不結露；

(8) 使用場所：室內；

2.4 搬運注意事項

(1) 設備在搬運過程中嚴禁倒置；

(2) 設備在搬運過程中要輕搬輕放，嚴禁重放摔倒；

(3) 設備在搬運過程中嚴禁與其他硬物磕碰，以免損壞設備。

(4) 設備在搬運過程中禁止硬物頂在前門面板上，防止液晶屏損壞。

2.5 安裝空間要求

(1) 設備上部與墻或任何物件距離最少應有 60cm 的空間。

(2) 機器正面要求最少要求 60cm 的空間，設備的前面必需有充足的檢修空間。

(3) 設備的頂部不可放置任何物件。

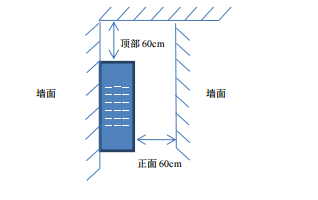

(4) 安裝側視圖如下：

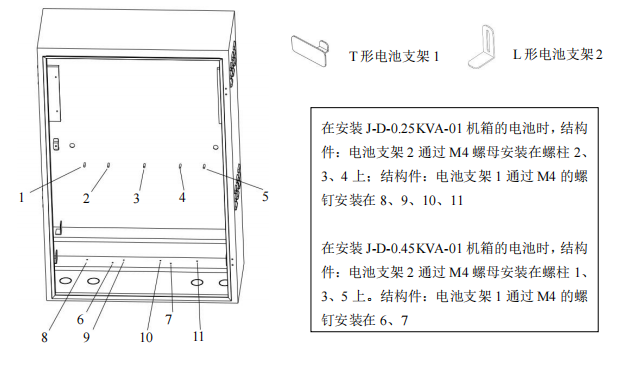

2.6 內部蓄電池組擺放及線路連接

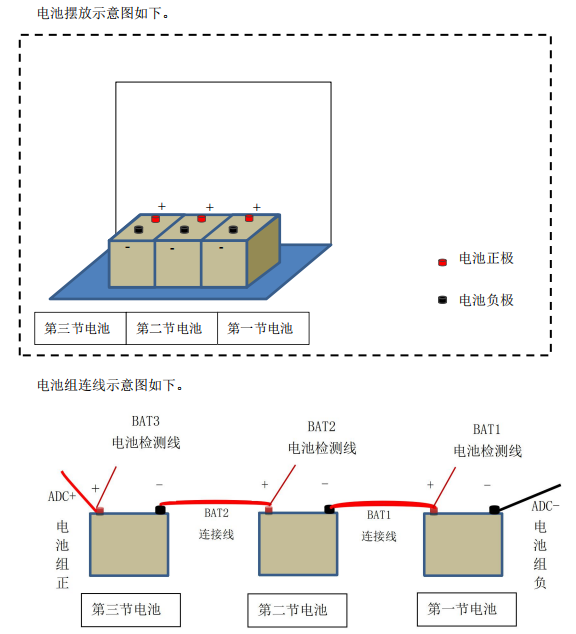

內部安裝示意及電池支架安裝位置如下。

注：接線前須套入保護帽，在連接蓄電池組的過程中，必須斷開直流回路，同時蓄電池串連連接，電池之間正負首尾相連，不得接反，更不得短路，否則會導致設備損壞或火災的危險。

相關完整文件下載

J-D-0.25KVA-01 使用說明書.pdf
