青鳥JTW-LCD-JBF4310-1纜式線型感溫火災探測器接線安裝技術

1 概述

JTW-LCD-JBF4310-1 型纜式線型感溫火災探測器是青鳥消防開發的具有獨立自主知識產權的新型數字纜式線型感溫火災探測器。該探測器滿足 GB16280- 2014《線型感溫火災探測器》 標準，由信號處理單元、敏感部件（感溫電纜）、終端盒三部分構成，探測器以高度智能的溫度信號處理方式進行整條線纜的實時監測；增配溫度場監測系統，可對溫度場進行分布式智能處理，可以給出溫度分布細節、溫度場、溫度變化趨勢和精準的溫度 值。

1.1產品特點

1. 感溫電纜更大 長度 500m，報警定位精度 1m，報警精度高，小尺寸高溫報警 3cm 響應。

2. 強抗電磁干擾性能：通過 30V/m 射頻電磁場輻射抗擾度和 100A/m 工頻磁場測試認證。

3. 豐富的配接接口，支持 RS485、CAN、青鳥消防火災報警控制器回路、3 個干接點輸出（火警、故障、輔助[預警]），方便現場應用。

4. 探測器具有溫度場巡檢功能，能夠采集感溫電纜周?chē)臏囟龋槐O(jiān)測系統的智能溫度場分析算法，通過軟件對歷史數據分析，可做預警和現場溫度趨勢判斷。

5. 線纜安裝方便，抗拉伸，支持小曲率半徑安裝，續接方便。

1.2適用范圍

適用行業及應用場所：

1.3型號組成

2 工作原理

感溫線纜由信號處理單元、敏感部件（感溫電纜）、終端盒三部分構成。信號處理單元負責對感溫電纜的信息進行查詢、分析、處理，通過指示燈和數碼管顯示感溫線纜的狀態信息，同時將報警狀態信息通過各種端口上報其他設備；感溫電纜負責對其周?chē)鷾囟葘?shí)時采集和報警監測；終端盒負責監測信號處理單元與終端盒之間感溫電纜的通信狀態，及時反饋感溫電纜是否存在斷、短路故障等信息。

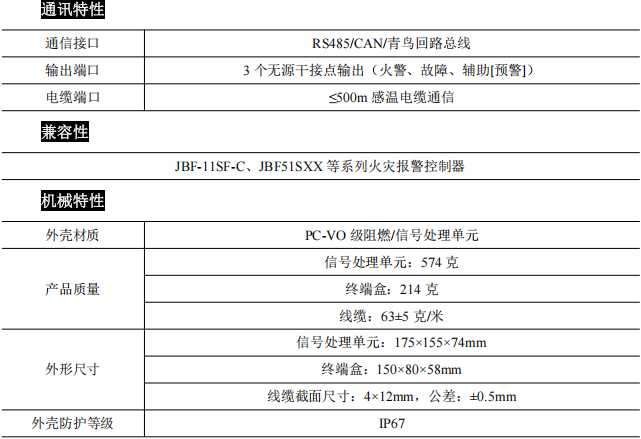

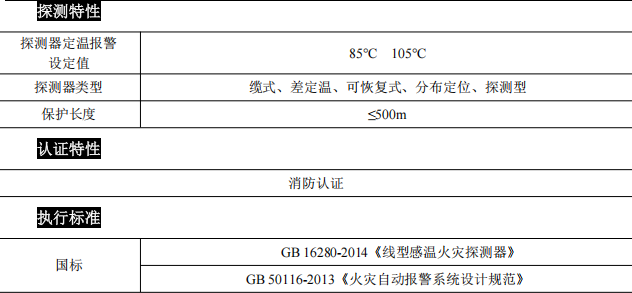

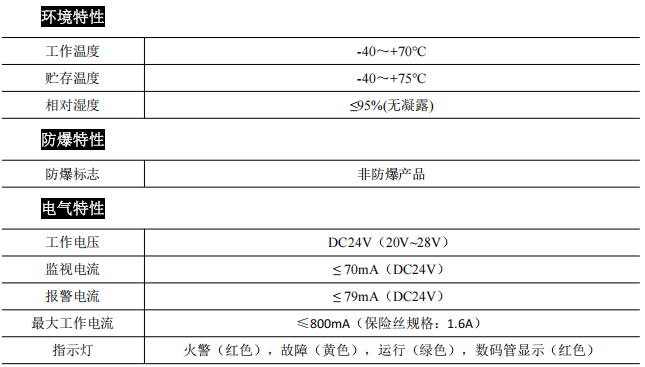

3 性能參數

4 安裝調試

4.1安裝說明/步驟

感溫線纜必須嚴格按照 GB 50116-2013《火災自動報警系統設計規范》等相關標準的要求，結合探測區域的特征、環境溫度及被保護物所需的報警溫度，來選擇探測器的使用類型（差定溫或定溫）及報警閾值。

安裝注意事項：

感溫電纜不同于普通電纜，其過度的擠壓會造成電纜內部的機械損傷，引起損壞或誤報。因此在安裝

過程中應遵循如下原則：

1. 放線時避免重物擠壓在感溫電纜上；感溫電纜應避免安裝在有機械損傷的場所；避免被尖銳物體損傷，造成線皮破洞，防護等級下降，造成誤報；

2. 安裝時嚴禁將感溫電纜采集單元位置銳折，使用尼龍?jiān)鷰r(shí)不能扎得過緊，造成感溫材料變形所引起誤報或造成感溫單元機械損傷；

3. 感溫電纜續接注意事項：

1）若續接的感溫電纜各段的標識米數不重疊，可以使用具有密封功能的膠縫熱縮管或續接盒連接，從紅色標識銅線開始平行順序?qū)?，注意感溫電纜接線的線序需對應且相互絕緣；同時信號處理單元上按SW2，SW3，SW4 鍵發送續接命令,自動完成續接，續接后需要重新注冊感溫電纜。詳見 4.7 節第 8 項。

2）若續接的感溫電纜線各段的標識米數存在重疊，需要對重疊部分感溫電纜處理，通過青鳥消防控制器調試工具分別對每段感溫電纜讀取地址，對重疊段做地址偏移，讀取偏移操作后的感溫電纜地址（地址號要大于零，且與其他部分的感溫電纜地址不重復，建議連續），掉電后續接感溫電纜，續接完成后重新注冊感溫電纜。

備注：

1）探測器支持分布定位和分區定位功能，默認分布定位；分布定位是間距 1 米的報警定位，分區定位是一段感溫電纜的報警定位，定位長度 500m≥L≥2m，分區定位需要通過青鳥消防控制器調試工具“感溫電纜”設置完成感溫電纜的分區配置。一個分區是一個報警點。

2)火災報警控制器報警支持：若與青鳥消防火災報警控制器通過 CAN 方式通信，則報警定位方式支持分布式報警和分區式報警；若通過回路或輸入輸出模塊方式通信，則報警定位僅支持分區式報警。

4. 終端盒安裝注意事項：產品上電有蜂鳴響聲，目的確定終端運行正常和安裝位置，非是故障聲響。

安裝步驟：

1. 閱讀 4.4 節產品系統配接示意圖，了解信號處理單元與火災報警控制器、供電電源等系統的連接結構，規劃產品布線。

注：

1)如需通過青鳥回路總線實現感溫電纜的火災報警功能，首先通過操作編碼器 連 接 信 號 處 理 單 元（LA_L1 和 LA_L2）端子，按工程圖紙要求給信號處理單元進行編址。

2)如需通過輸入模塊配接其他廠家火災報警控制器報警，請連接報警/故障/輔助[預警]繼電器端子。

3)如需通過 RS485/CAN 等通信協議配接其他系統，請連接 RS485/ CAN 等通信端子。

2. 閱讀 4.5 節端子接線說明，完成 DC24V 電源、通信線和感溫電纜等接口的電氣連接。

3. 電氣連接完成，進入感溫電纜注冊和模式選擇及參數配置的調試步驟，請查看 4.7--4.8 節內容。

在施工/安裝/調試過程中如遇到問題或協議細節請聯系青鳥技術支持人員指導。

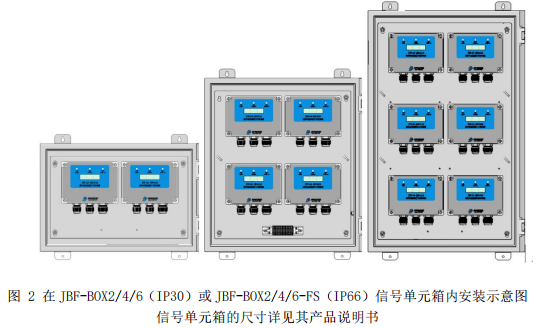

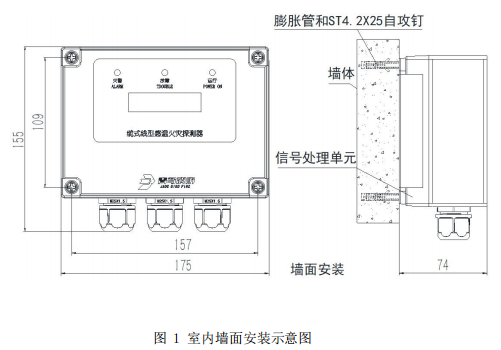

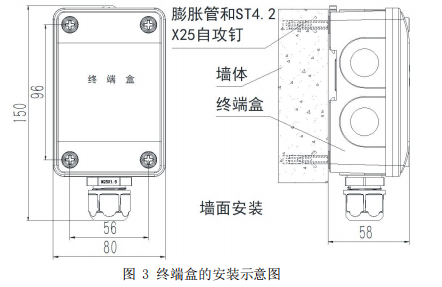

4.2信號處理單元/終端盒-產品尺寸及安裝示意

尺寸單位：mm 。
