青鳥JBF-FHZ1（防護罩）及JBF-AZZ1（安裝立柱）接線安裝技術

?? JBF-FHZ1（防護罩）

1、概述

JBF--‐FHZ1 防護罩是本公司研發設計的用于配接本安型手動報警按鈕，本安型消火栓按鈕以及手報

消報防護盒等產品的裝置。可獨立壁掛安裝也可與安裝立柱 JBF--‐AZZ1 配接安裝，適用于室外空曠露天地帶。

1.1 產品特點

l? JBF-FHZ1 型防護罩能夠獨立壁掛安裝于室外墻壁上，安裝方便，具有一定的防雨功能；

l? 同時也能夠與 JBF-AZZ1 安裝柱配接，獨立安裝在室外空曠地帶，作為現場報警設備（火災手

動報警按鈕等）的安裝依托；

l? 防護罩內部背板能夠靈活拆卸，方便拆裝；且背板預留多種規格尺寸的安裝孔，可兼容多種設備

的安裝使用；

l? 防護罩內部以及防護罩與安裝立柱連接處方便走線，利于設備安裝；

l? JBF-FHZ1 型防護罩配合防護盒 JBF-FHH 使用，可滿足 IP65 的防護要求。

1.2

   適用范圍

l? 可獨立壁掛安裝于室外墻壁上；

l? 可與安裝立柱 JBF-AZZ1 配接使用安裝在室外空曠地帶；

l? 可兼容多種設備安裝使用，如手報消報防護盒 JBF-FHH、手動火災報警按鈕 J-SAP-JBF4121A-Ex、

消火栓按鈕 JBF4123A-Ex 等多種產品。

1.3

   型號組成

2 產品參數

2.1 機械特性

3 安裝

3.1 防護罩安裝說明/步驟

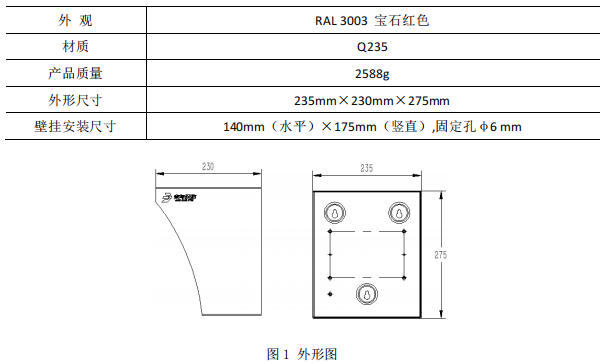

l? JBF-FHZ1 防護罩布線施工后，通過膨脹螺栓或螺釘將防護罩固定在安裝立柱 JBF-AZZ1 上或墻上（使用 M6 螺釘），水平安裝孔距為 140mm，豎直安裝孔距為 175mm，外形及安裝尺寸如圖 1 與

圖 2 所示。

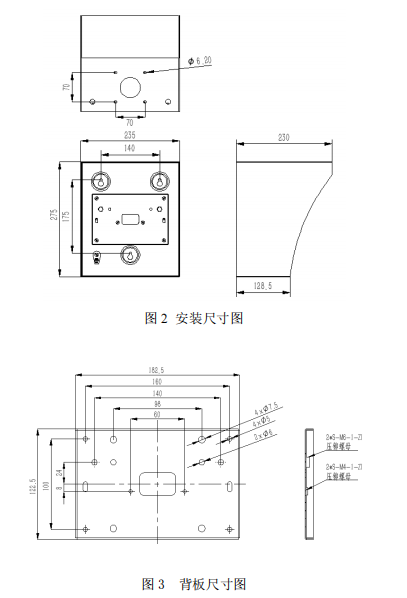

l? 背板支架與防護盒、隔報、手報、消報系列產品通過螺釘或螺栓安裝完成后，共同組裝到防護罩上，如圖 2 所示。

l? 背板預留的各種孔的尺寸如圖 3 所示。

?? JBF-AZZ1（安裝立柱）

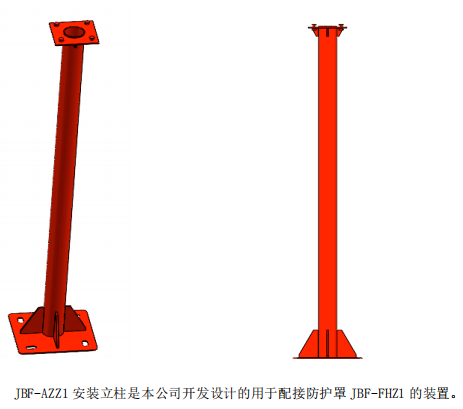

1、概述

2

   產品參數

2.1 機械特性

3 安裝

3.1

   立柱安裝說明/步驟

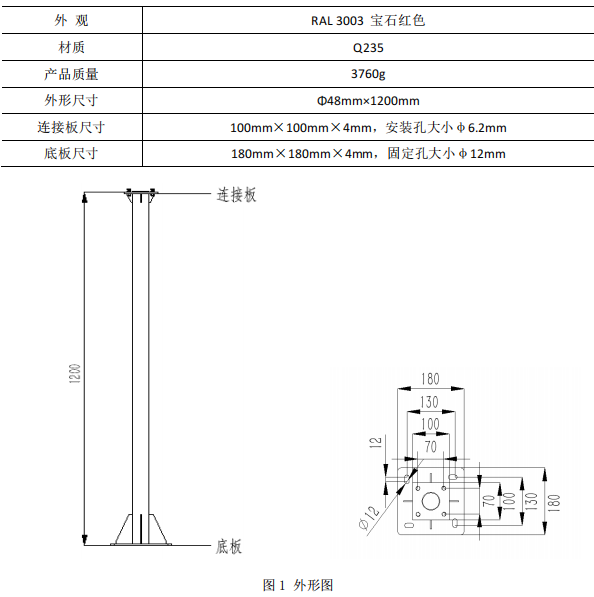

l? JBF-AZZ1 安裝立柱布線施工后，通過螺栓安裝到地面上，底板安裝孔距為 130mm，外形及安裝

尺寸如圖 1 所示。

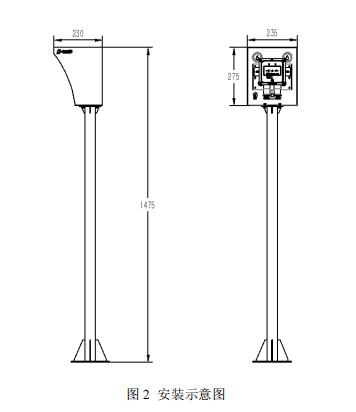

l? JBF-AZZ1 安裝立柱與 JBF-FHZ1 防護罩通過螺栓連接（使用 M6 螺栓，螺母），如圖 2 所示。

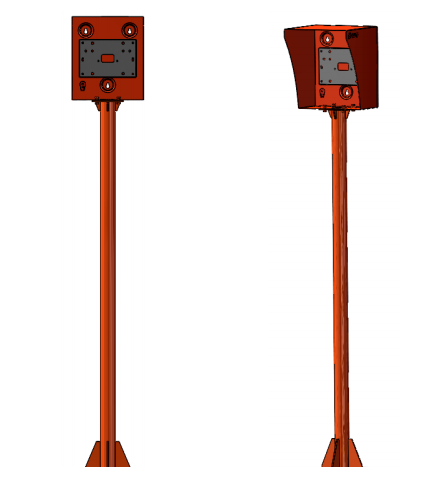

?? JBF-FHZ1 防護罩與 JBF-AZZ1 安裝立柱配接使用圖：
