青鳥JBF4101-Ex本安防爆型感煙安徽火災探測器

一，功能特點：

內置微處理器，探測器對自身采集到的數據進行存儲、分析和判斷，具有自診斷功能。

靈敏度可調，以實現用戶對工作環境靈敏度的要求。

適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應。

污染自動補償，根據自身的污染程度進行自動補償，**程度減少誤報。

探測器上電后自動檢測光學迷宮，污染程度超出補償范圍，可自動報出探測器污染故障。

穩定性高，抗灰塵附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強。

抗潮濕能力強，可適應不同氣候環境的要求。

防爆類型為本質安全型。

需配接安全柵，一只防爆安全柵后限帶≤10 只防爆感煙探測器。

二，技術指標:

內容 技術參數

工作電壓 DC24V(DC19V-DC28V)

控制器提供，調制型（須由安全柵供電）

工作溫度 -10…+55℃

貯存溫度 -30…+75℃

相對濕度 ≤95%(40±2℃)

監視電流 ≤0.3mA   （24V）

報警電流 ≤1mA   （24V）

確 認 燈 監視狀態閃亮，報警常亮（紅色）

外形尺寸 Φ100mm ×46mm（含底座）

線制 二總線，無極性

編碼方式 使用專用電子編碼器

編碼范圍 1-200

保護面積 60-80m2

防爆標志 ExibIICT6Gb

探測器本安 防爆參數 Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH

執行標準

GB4715-2005《點型感煙安徽火災探測器》 GB3836.1-2010《爆炸性氣體環境用電氣設備第 1 部分：設備 通用要求》

GB3836.4-2010《爆炸性氣體環境用電氣設備第 4 部分：本質安全型“i”保護的設備》 標準

三，結構特征、安裝與布線：

適用于工業與民用建筑中存在易燃易爆氣體的危險場所（適用于1 區、2區）。

安裝應按照 GB3836.15-2000《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝（煤礦除 外）》的有關規定進行。

必須配接安全柵，安全柵應安裝在非防爆區域，在使用時應注意接入回路的正負極性。

每只安全柵后所帶防爆型感煙探測器≤10 只，每個報警回路使用安全柵的數量不得超過 6 只。

使用專用電子編碼器對探測器設定地址碼（1-200）。

配接底座：配接JBF-VB4301B 型探測器底座。

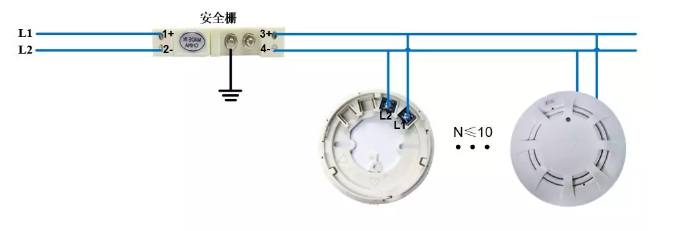

四，接線示意圖：

說明：安全柵端子1 接總線 L+、端子 2 接總線 L-，不得接反。

本安系統參數匹配須遵循如下原則：

Uo ≤ Ui；Io ≤ Ii；Po ≤ Pi；Cc ≤ Co-Ci；Lc ≤ Lo-Li

其中：Cc、Lc：安全柵到探測器之間連接電纜（或?qū)Ь€）允許總的**分布電容和電感；Uo：安全柵 的更高 輸出電壓；Io：安全柵的**輸出電流；Po：安全柵的**輸出功率；Lo：安全柵允許的**外部 電感；Co：安全柵允許的**外部電容；Ui：探測器的更高 輸入電壓；Ii：探測器的**輸入電流；Pi： 探測器的**輸入功率；Li：探測器的**內部電感；Ci：探測器的**內部電容。

符號詳細意義見 GB3836.4-2010 標準。

五，安裝注意事項：

注意安全柵輸入端信號總線必須區分正負極性，否則不能正常工作。

如每個回路中有多只安全柵時，安全柵必須在輸入端并接，禁止級聯使用。

靜電危險，清潔時須用擰干的濕布擦拭。
