青鳥JTY-H-JBF4382線型光束感煙河北火災探測器

一、產品簡介

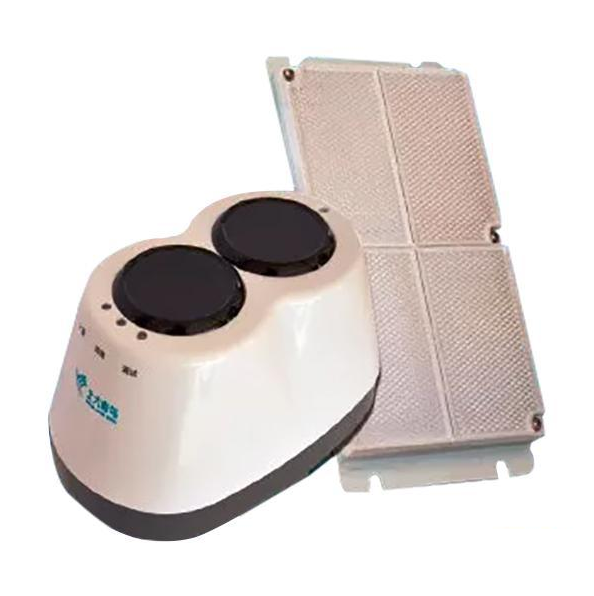

青鳥JTY-H-JBF4382 型線型光束感煙河北火災探測器（以下簡稱：探測器）是反射式總線編址型線型光束感煙河北火災探測器，適用于河北青鳥消防11SF、51S 系列控制器。通過繼電器輸出火警和故障信號，可與不同廠商的火災報警控制器連接。探測器配有激光模組和LED 信號指示，整個調試過程方便，快捷，易于操作。

二、產品特點

反射式線型光束感煙河北火災探測器, 發射接收一體化設計；

開關量信號輸出，可兼容任意廠家信號輸入模塊；

調試簡單，激光模組快速定位反射器的安裝位置，LED 指示信號強度；

采用自動增益控制技術，背景信號自動補償，抗日光能力強；

內置微處理器，全功能自診斷，擾動自動過濾技術；

兩組獨立步進式精密微調，水平/垂直光學角度調整方便，校準 。

三、主要參數

工作電壓：電源：DC18V~DC30V

工作電流： 監視狀態：≤15mA

報警狀態：≤35mA

故障狀態：≤25mA

調試狀態：≤25mA

繼電器觸點：**電壓：DC30V，**電流：2A

狀態指示：監視狀態：紅色指示燈閃亮；

報警狀態：紅色指示燈常亮；

故障狀態：黃色指示燈常亮；

調試狀態：綠色指示燈閃亮或常亮。

四、安裝注意事項

探測器正常工作需要穩固的安裝面，不應安裝到受周?chē)鷻C(jī)械振動干擾較大的表面；

探測器安裝時應防止太陽光、鹵素?zé)艄獾葟?qiáng)光源直接照射接收器。光源路徑與探測器光路夾角應大于5°；

探測器光路需要暢通無阻且光路周?chē)?m范圍內不應有固定或移動物體；

探測器不應安裝到存在大量粉塵或水蒸氣的場所；

探測器安裝距側面墻和天花板均需大于0.5m；

探測器安裝之前應確定好自己的地址，防止出現重碼的現象；

探測器與反光板安裝距離在5m~50m之間時，需要使用2塊反光板。安裝距離在50m~100m之間時，需要使用4塊反光板。反光板組合使用時應當擺放緊密，反光板之間不應留有空隙。

五、接線及調試

接線端子示意圖如下：

探測器與反光板安裝完成之后，進入調試模式，此時調試指示燈為頻閃狀態，微調水平和豎直調節旋鈕，當探測器調到越接近合適值時，調試指示燈閃爍頻率越快，當調至合適范圍時，調試指示燈常亮，此時停止調節旋鈕，長按調試指示燈退出調試模式。
